如果换向器的发热功率大于换向器的许用热功率，则需采用辅助冷却措施,如增加散热片、增加冷凝器、采用循环油强制冷却等。采取这些措施须在订货中注明。

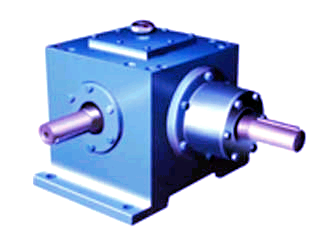

二 用途和适用范围

该系列换向器适用于起重、运输、冶金、矿山、化工、轻工等各种机械设备的传动机构中。其工作条件应符合下列要求：

a) 高速轴最高转速不大于1500r/min。

b) 工作环境温度为-40~+50℃。低于0℃时，启动前润滑油应加热。

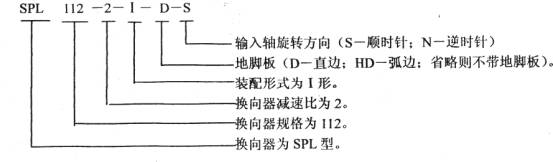

三 换向器型号和标记

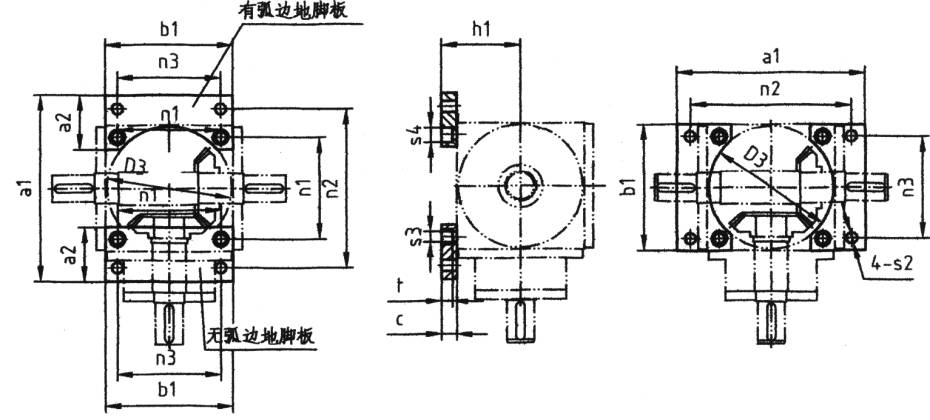

带圆弧的地脚板可安装在换向器的任意面，无圆弧的地脚板只能安装在换向器的平坦面。



换向器地脚板尺寸和重量                                      单位：mm

规格	a1	a2	b10-0.5	c	D3	h1	n1	n2	n3	s2	s3	s4	t	螺栓	重量
															有弧边	无弧边
27	82	25	74	10	53	37	44	68±0.2	60	5.5	5.3	9	6	M5×12	0.2	0.3
44	145	45	90	12	88	57	72	125±0.2	72	6.6	6.4	10.4	7	M6×16	0.6	0.8
55	168	50	110	15	108	70	88	146±0.2	88	9	8.4	13.5	9.5	M8×18	0.9	1.2
77	208	60	140	20	135	90	110	178±0.2	110	11	10.5	16.5	11.5	M10×25	1.9	2.5
96	250	70	170	20	165	105	134	215±0.2	134	14	13	19	14	M12×25	2.7	3.5
112	310	90	210	25	205	130	170	265±0.3	170	18	17	25	18	M16×30	5.2	7
135	345	100	240	25	235	145	190	295±0.3	190	18	17	25	18	M16×30	6.5	9
155	385	100	280	25	275	165	220	335±0.3	220	18	17	25	18	M16×30	7.8	10.5
注：建议地脚板与找向器联接的螺栓加锁紧垫圈或其它锁紧装置。

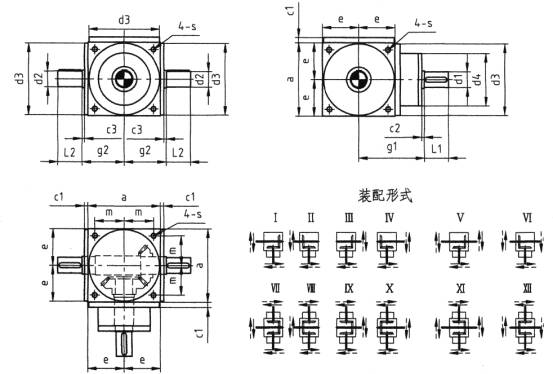

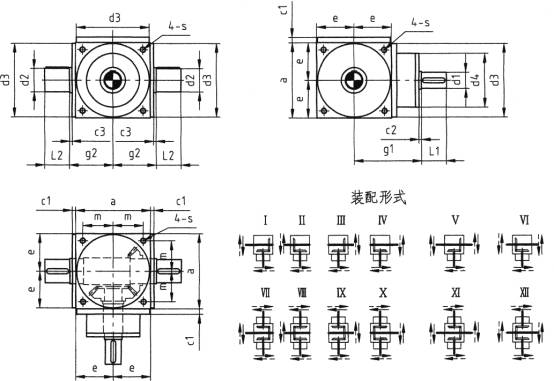

SPL型换向器的外形和连接尺寸



SPL型换向器的外形连接尺寸、重量、润滑油量

单位：mm

规格	a	c1	c2	c3	i=1～2		i=3		i=4		i=5		d2 js6
					d1 js6	L1	d1 js6	L1	d1 js6	L1	d1 js6	d4
27	54	8	2	2	11	23	11	23	-	-	-	-	11
44	90	10	2	2	18	35	16	30	11	23	11	23	18
55	110	10	2	2	22	40	20	35	16	30	14	25	22
77	140	10	2	2	32	50	26	45	20	35	16	30	32
96	170	12	2	2	40	60	32	50	26	45	22	40	40
112	210	15	2	2	45	70	38	55	32	50	30	50	45
135	240	15	2	2	55	85	45	70	38	55	35	55	55
155	280	15	2	2	60	110	50	80	45	70	42	70	60

规格	d3h7	L2	i=1～3	i=4～5	e	g1	g2	m	s	重量 kg	油量 1
			d4	d4
27	53	23	53	-	27	72	37	22	M5	2	0.1
44	88	35	72	62	45	95	57	36	M6	6	0.2
55	108	40	81	72	55	110	67	44	M18	10	0.3
77	135	50	98	81	70	130	82	55	M10	20	0.4
96	165	60	118	98	85	155	100	67	M12	32	1
112	205	70	128	110	105	190	122	85	M16	60	2
135	235	85	138	120	120	215	137	95	M16	75	2.5
155	275	110	150	135	140	250	157	110	M16	115	3
注： 1）轴d2可作为输入端，此时，SPL型换向器在许用速度范围内可作增速传动 2）如果数只换向器串连使用，建议首选SPV型 3）订货时，请指明地脚螺纹孔位置

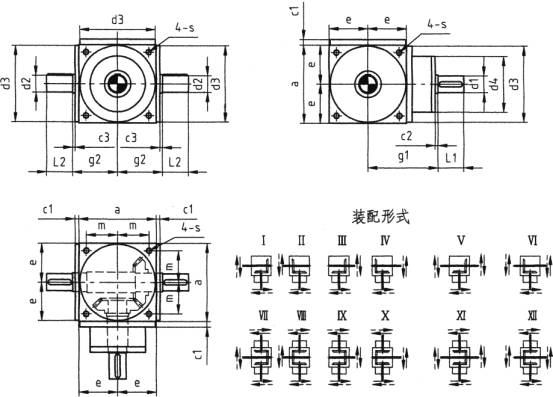

SPS型换向器的外形和连接尺寸



SPS型换向器的外形连接尺寸、重量、润滑油量          单位：mm

规格	a	c1	c2	c3	轴入轴		i=1:1.5		i=1:2
					d1 js6	L1	d2 js6	L2	d2 js6	L2
44	90	10	2	2	18	35	16	30	14	25
55	110	10	2	2	22	40	20	35	18	35
77	140	10	2	2	32	50	28	45	24	40
96	170	12	2	2	40	60	38	55	28	45
112	210	15	2	2	45	70	45	70	38	55
135	240	15	2	2	55	85	55	85	45	70
155	280	15	2	2	60	110	60	110	50	80

规格	d3h7	d4	e	g1	g2	m	s	重量 kg	油量 1
44	88	72	45	95	57	36	M6	6	0.2
55	108	81	55	110	67	44	M8	10	0.3
77	135	98	70	130	82	55	M10	20	0.4
96	165	118	85	155	100	67	M12	32	1
112	205	128	105	190	122	85	M16	60	2
135	235	138	120	215	137	95	M16	75	2.5
155	275	150	140	250	157	110	M16	115	3
注：d2可作为输入端，此时SPS型换向器在许用速度范围内可作换向传动



规格	a	c1	c2	c3	i=1～2		i=3		i=4		i=5		d2 js6
					d1 js6	L1	d1 js6	L1	d1 js6	L1	d1 js6	d4
44	90	10	2	2	18	35	16	30	11	23	11	23	24
55	110	10	2	2	22	40	20	35	16	30	14	25	28
77	140	10	2	2	32	50	26	45	20	35	16	30	40
96	170	12	2	2	40	60	32	50	26	45	22	40	50
112	210	15	2	2	45	70	38	55	32	50	30	50	60
135	240	15	2	2	55	85	45	70	38	55	35	55	70
155	280	15	2	2	60	110	50	80	45	70	42	70	80
