一、概述：

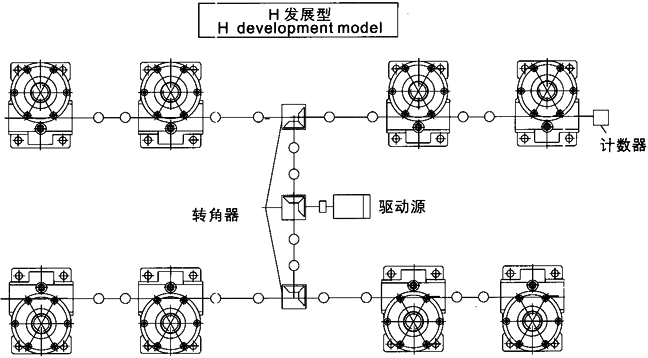

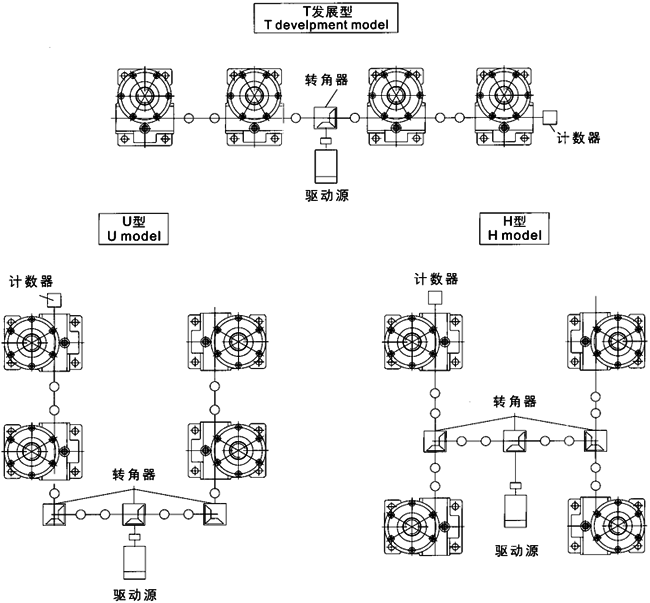

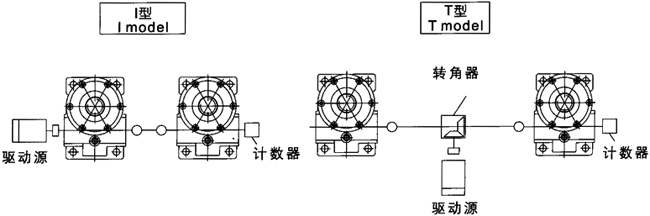

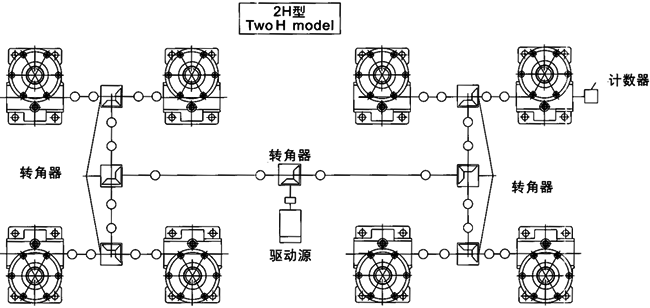

JRSS系列蜗轮丝杆升降机（又名千斤顶）； 具有结构紧凑、体积小的特点； 安装方便、形式多； 可靠性高、寿命长； 具有起升、下降及借助辅件推进、翻转等多种功能； 可单台使用，也可多台组成使用； 动力源广泛，可用电动机或其它动力直接带动，也可以用手动； 通常用于低速重载的场合。广泛应用于冶金、机械、建筑、水利、医疗、化工等各个行业。

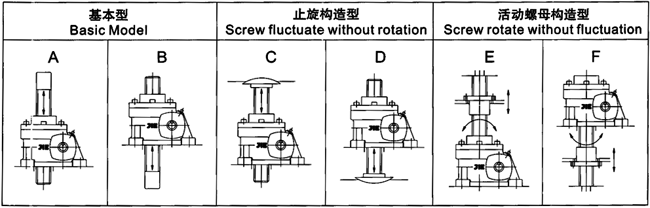

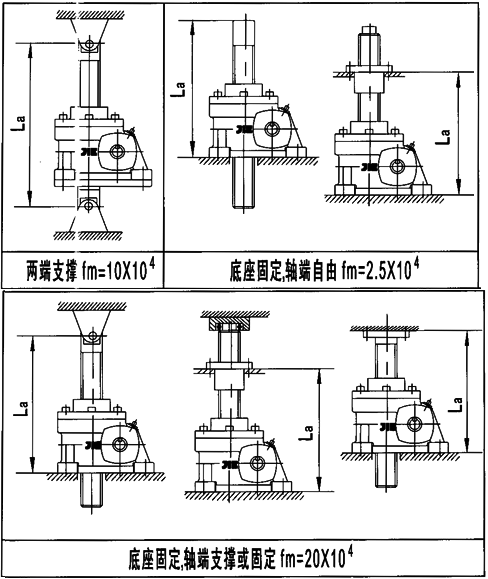

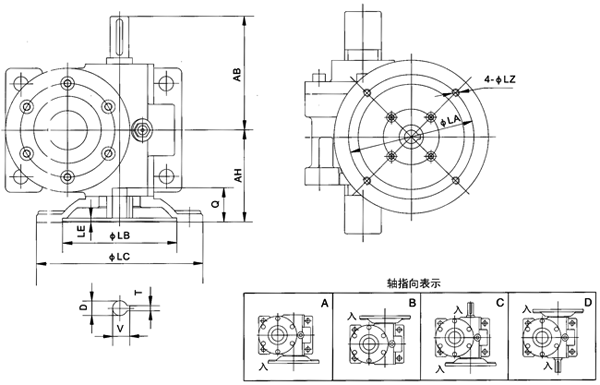

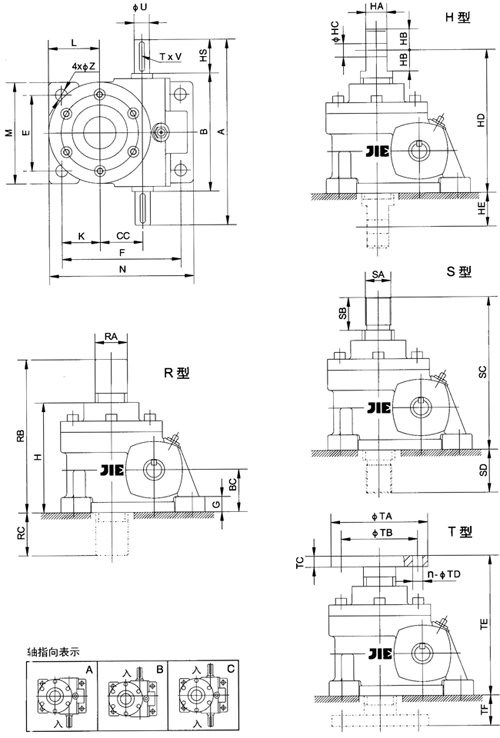

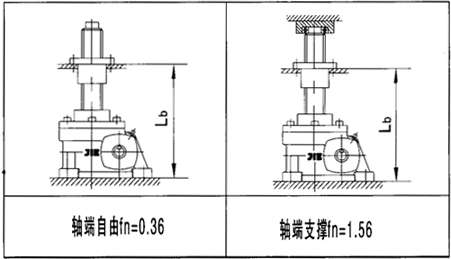

	二、 产品结构    选型参数 型号 规格 传动比 入力轴转速 1800r/min 入力轴转速 1500r/min 入力轴转速 1200r/min 入功率 （kw） 起升力 （kg） 起升速度 （m/min） 入功率 （kw） 起升力 （kg） 起升速度 （m/min） 入功率 （kw） 起升力 （kg） 起升速度 （m/min） JRSS35 1/5 0.69 500 1.80 0.64 550 1.50 0.65 700 1.20 1/10 0.37 500 0.90 0.37 550 0.75 0.37 700 0.60 1/20 0.37 600 0.45 0.37 700 0.38 0.37 900 0.30 JRSS40 1/6 0.98 700 1.80 0.93 800 1.50 0.88 950 1.20 1/12 0.66 950 0.90 0.64 1100 0.75 0.61 1300 0.60 1/24 0.37 950 0.45 0.37 1100 0.38 0.37 1300 0.30 JRSS50 1/6 1.39 900 1.80 1.28 1000 1.50 1.24 1200 1.20 1/12 1.10 1350 0.90 1.01 1500 0.75 0.98 1800 0.60 1/24 0.78 1800 0.45 0.72 2000 0.38 0.69 2400 0.30 JRSS60 1/8 2.12 1300 1.80 1.97 1450 1.50 1.85 1700 1.20 1/16 1.12 1300 0.90 1.04 1450 0.75 0.98 1700 0.60 1/32 0.80 1750 0.45 0.75 1950 0.38 0.69 2250 0.30 JRSS60B 1/8 2.00 1300 1.80 1.86 1450 1.50 1.75 1700 1.20 1/16 1.06 1300 0.90 0.98 1450 0.75 0.93 1700 0.60 1/32 0.75 1750 0.45 0.70 1950 0.38 0.65 2250 0.30 JRSS70 1/10 2.66 1400 1.80 2.42 1850 1.50 2.25 1950 1.20 1/20 1.42 1600 0.90 1.47 1850 0.75 1.37 2250 0.60 1/40 1.14 2400 0.45 1.17 2800 0.38 1.09 3350 0.30 JRSS100 1/12 3.62 1850 1.80 3.51 2150 1.50 3.39 2600 1.20 1/18 2.65 1900 1.20 2.68 2300 1.00 2.57 2750 0.80 1/36 1.66 2200 0.60 1.63 2600 0.50 1.60 3200 0.40 JRSS120 1/12 4.15 1975 1.80 4.02 2300 1.50 3.81 2725 1.20 1/18 3.20 2125 1.20 3.20 2550 1.00 3.04 3025 0.80 1/36 2.14 2625 0.60 2.07 3050 0.50 1.98 3650 0.40 JRSS130 1/7 9.47 2100 3.60 9.17 2450 3.00 9.02 2850 2.40 1/14 5.76 2350 1.80 5.71 2800 1.50 5.57 3300 1.20 1/28 4.07 3050 0.90 3.89 3500 0.75 3.91 4100 0.60 JRSS150 1/8 16.3 3500 3.60 16.1 4000 3.00 15.8 5400 2.40 1/16 11.7 4300 1.80 11.6 5400 1.50 10.5 7200 1.20 1/32 8.65 5500 0.90 9.55 6800 0.75 7.35 10000 0.60    型号说明 2 产品代码 RSS--蜗轮丝杆升降机 3 输入轴联接方式 D—带电机法兰 无代码—基本型 4 规格用蜗轮副 中心距表示100 5 传动比 12 6 安装方式代码 A、B-基本型 C、D-止旋构造型 E、F-活动螺母构造型 详见“安装方式” 7 丝杆头部型式代码 R型（圆柱式） H型（栓孔式） S型（螺纹式） T型（顶板式） 8 丝杆行程300mm 共有100、200、300、400、500、600、800、1000mm8种规格，根据使用情况选择，如需要其它长度行程，也可定做 9 轴指向 JRSS系列共有A、B、C三种 JRSSD系列共有A、B、C、D四种 详见“轴指向表示” 10 护管 P-带护管 无代-不带护管      JRSS安装尺寸   型号 规格 A B HS E F Z BC G H CC K Tr L M N U T×V 丝杆头部型式 R型 H型 S型 T型 RA RB RC HA HB HC HD   HE SA SB SC SD TA TB TC n-TD TE TF JRSS35 170 110 30 66 111 12 40 15 110 35   38 Tr26×5 50 90 135 15 5×3 26 165 55 16 20 12 165   55 M16×1.5 28 150 40 88 70 10 4-ф10 135 25 JRSS40 220 140 40 80 125 12 50 18 130 40   42 Tr32×6 57 110 155 18 6×3.5 32 195 65 20 25 14 195   65 M22×1.5 32 180 50 98 80 13 4-ф10 160 30 JRSS50 220 140 40 90 140 14 50 18 130 50   45 Tr38×6 60 120 170 18 6×3.5 38 195 65 25 25 16 195   65 M30×1.5 35 180 50 114 90 13 4-ф12 160 30 JRSS60 256 176 40 100 190 18 60 20 160 60   70 Tr46×8 90 140 230 25 8×4 46 225 65 32 32 20 255   95 M33×1.5 40 220 60 138 100 16 4-ф14 200 40 JRSS60B 264 184 40 110 190 18 60 20 160 60   70 Tr52×8 90 150 230 25 8×4 52 225 65 36 32 24 255   95 M39×1.5 45 220 60 148 110 20 4-ф18 210 50 JRSS70 316 216 50 140 210 18 70 25 180 70   75 Tr65×10 95 180 250 28 8×4 65 250 70 44 35 26 295   115 M45×1.5 55 260 80 178 125 25 4-ф21 235 55 JRSS100 390 260 65 190 260 22 85 30 220 100   85 Tr75×12 110 230 310 32 10×5 75 295 75 56 44 35 355   135 M60×2 65 300 80 188 140 28 4-ф21 285 65 JRSS120 420 290 65 210 305 22 100 30 260 120   105 Tr80×12 130 260 355 35   10×5 80 355 95 60 54 38 410   150 M64×2 70 360 100 218 170 30 4-ф25 330 70 JRSS130 480 340 70 240 355 22 120 30 315 130   130 Tr90×14 160 300 415 45 14×5.5 90 430 115 70 64 45 480   165 M76×2 75 435 120 248 200 32 4-ф27 390 75 JRSS150 550 360 95 250 385 27 125 35 345 150   135 Tr100×16 170 320 455 50 14×5.5 100 485 140 80 70 55 545   200 M90×2 100 495 150 358 280 35 6-ф27 445 100      JRSSD安装尺寸   型号规格 法兰规格 AB AH LA LB LC LE LZ D Q T×V JRSSD40 71B5 110 72 130 110 160 4 M8 ф14 33 5×16.3 JRSSD50 71B5 110 80 130 110 160 4 M8 ф14 33 5×16.3 JRSSD60 80B5 128 100 165 130 200 4.5 M10 ф19 43 6×21.8 90B5 ф24 53 8×27.3 JRSSD60B 80B5 132 100 165 130 200 4.5 M10 ф19 43 6×21.8 90B5 ф24 53 8×27.3 JRSSD70 90B5 158 120 165 130 200 4.5 M10 ф24 53 8×27.3 JRSSD100 100/112B5 195 150 215 180 250 5 M12 ф28 63 8×31.3 JRSSD120 100/112B5 210 165 215 180 250 5 M12 ф28 63 8×31.3 JRSSD130 132B5 240 194 265 230 300 5 M12 ф38 83 10×41.3 JRSSD150 132B5 275 218 265 230 300 5 M12 ф38 83 10×41.3      选型方法     选型要素     总当量载荷计算     WS=Wmax×fs     WS—当量载荷  Wmax—最大载荷   fs—使用系数（详见附表1）     表1 使用系数fs 使用工况 平稳载荷，负荷惯性小 轻微冲击载荷，负荷惯性中等 强冲击负荷，负荷惯性大 使用系数 1.0～1.3 1.3～1.5 1.5～3.0     单台升降机的当量载荷的计算     W=WS/（S×fd）     W—单台当量载荷  WS—当量载荷   S—联动台数    fd—联动系数（详见附表2）     表2  联动系数fd 联动台数 1 2 3 4 5-8 使用系数 1 0.95 0.9 0.85 0.8     丝杆行程选定     在充分考虑丝杆运动惯性、各种顶端输出部件等各种情况下，选择有充分余量的丝杆行程。     暂定升降机型号     根据载重、升降速度、行程、驱动源暂时选定升降机型号。     丝杆计算（详见表3，丝杆行程用, L表示，单位：mm） 表3 丝杆计算 型号 丝杆直径 护管长 丝杆头部S型 丝杆头部H型 丝杆头部R型 丝杆头部T型 总长= L+SC 牙长= 总长-SD 总长= L+HB+HD 牙长= 总长-HB-HE 总长= L+RB 牙长= 总长-RC 总长= L+TE 牙长= 总长-TF JRSS35 Tr26×5 L+55 L+150 总长-40 L+20+165 总长-20-55 L+165 总长-55 L+135 总长-25 JRSS40 Tr32×6 L+60 L+180 总长-50 L+25+195 总长-25-65 L+195 总长-65 L+160 总长-30 JRSS50 Tr38×6 L+60 L+180 总长-50 L+25+195 总长-25-65 L+195 总长-65 L+160 总长-30 JRSS60 Tr46×8 L+65 L+220 总长-60 L+32+255 总长-32-95 L+225 总长-65 L+200 总长-40 JRSS60B Tr52×8 L+65 L+220 总长-60 L+32+255 总长-32-95 L+225 总长-65 L+210 总长-50 JRSS70 Tr65×10 L+75 L+260 总长-80 L+35+295 总长-35-115 L+250 总长-70 L+235 总长-55 JRSS100 Tr75×12   L+300 总长-80 L+44+355 总长-44-135 L+295 总长-75 L+285 总长-65 JRSS120 Tr80×12   L+360 总长-100 L+54+410 总长-54-150 L+355 总长-95 L+330 总长-70 JRSS130 Tr90×14   L+435 总长-120 L+64+480 总长-64-165 L+430 总长-115 L+390 总长-75 JRSS150 Tr100×16   L+495 总长-150 L+70+545 总长-70-200 L+485 总长-140 L+445 总长-100     丝杆稳定性校核     Pcr=fm×（d2/La）2     应确保Pcr>W×Sf（一般Sf=4）     Pcr—丝杆临界载荷（N）   fm—长度系数（详见附表4）   d—丝杆底径（mm）（详见附表5）     La—作用点间距离（mm）  W—单台升降机当量载荷（N）   Sf—安全系数（一般取4） 表4 长度系数（fm）     丝杆速度校核     nc=96×106×fn×d/Lb2     ns=n1/i  应确保nc>ns     nc--丝杆许用转速（r/min）   ns--丝杆回转转速（r/min）  d--丝杆底径（mm）  i--减速比     n1­--输入轴回转转速（r/min）  fn--支撑系数（详见附表6）  Lb--支撑间距离（mm）     输入功率校核     P=n1×P1×W×10-3/（60×i×η）应确保P     P--所需输入功率（KW）  P1--丝杆螺距（mm） n1--输入轴回转转速（r/min）     W--当量载荷（KN） i--减速比  η--综合效率     表5  丝杆底径d 型号 JRSS35 JRSS40 JRSS50 JRSS60 JRSS60B JRSS70 JRSS100 JRSS120 JRSS130 JRSS150 丝杆底径 20.5 25 31 37 43 54 62 67 74 82     表6 支撑系数fn     选型示例     两台联动     四台联动     八台联动     安装方式     说明：     1、基本形式：螺母（蜗轮）转动丝杆上下移动，此为普通型升降机安装方式。     注意：丝杆在升降时，会产生旋转力，所以必须做好防止旋转的措施。     2、止旋构造型：适用于顶端无连接下运转等各种不能实现防止旋转的场合。     3、若想在有限的空间增长行程，可选用活动螺母构造型。此构造为丝杆旋转，活动螺母移动。若行程较长时，轴端应采用支撑方式，可得到很好的传动效果。         选型参数 型号 规格 传动比 入力轴转速 1800r/min 入力轴转速 1500r/min 入力轴转速 1200r/min 入功率 （kw） 起升力 （kg） 起升速度 （m/min） 入功率 （kw） 起升力 （kg） 起升速度 （m/min） 入功率 （kw） 起升力 （kg） 起升速度 （m/min） JRSS35 1/5 0.69 500 1.80 0.64 550 1.50 0.65 700 1.20 1/10 0.37 500 0.90 0.37 550 0.75 0.37 700 0.60 1/20 0.37 600 0.45 0.37 700 0.38 0.37 900 0.30 JRSS40 1/6 0.98 700 1.80 0.93 800 1.50 0.88 950 1.20 1/12 0.66 950 0.90 0.64 1100 0.75 0.61 1300 0.60 1/24 0.37 950 0.45 0.37 1100 0.38 0.37 1300 0.30 JRSS50 1/6 1.39 900 1.80 1.28 1000 1.50 1.24 1200 1.20 1/12 1.10 1350 0.90 1.01 1500 0.75 0.98 1800 0.60 1/24 0.78 1800 0.45 0.72 2000 0.38 0.69 2400 0.30 JRSS60 1/8 2.12 1300 1.80 1.97 1450 1.50 1.85 1700 1.20 1/16 1.12 1300 0.90 1.04 1450 0.75 0.98 1700 0.60 1/32 0.80 1750 0.45 0.75 1950 0.38 0.69 2250 0.30 JRSS60B 1/8 2.00 1300 1.80 1.86 1450 1.50 1.75 1700 1.20 1/16 1.06 1300 0.90 0.98 1450 0.75 0.93 1700 0.60 1/32 0.75 1750 0.45 0.70 1950 0.38 0.65 2250 0.30 JRSS70 1/10 2.66 1400 1.80 2.42 1850 1.50 2.25 1950 1.20 1/20 1.42 1600 0.90 1.47 1850 0.75 1.37 2250 0.60 1/40 1.14 2400 0.45 1.17 2800 0.38 1.09 3350 0.30 JRSS100 1/12 3.62 1850 1.80 3.51 2150 1.50 3.39 2600 1.20 1/18 2.65 1900 1.20 2.68 2300 1.00 2.57 2750 0.80 1/36 1.66 2200 0.60 1.63 2600 0.50 1.60 3200 0.40 JRSS120 1/12 4.15 1975 1.80 4.02 2300 1.50 3.81 2725 1.20 1/18 3.20 2125 1.20 3.20 2550 1.00 3.04 3025 0.80 1/36 2.14 2625 0.60 2.07 3050 0.50 1.98 3650 0.40 JRSS130 1/7 9.47 2100 3.60 9.17 2450 3.00 9.02 2850 2.40 1/14 5.76 2350 1.80 5.71 2800 1.50 5.57 3300 1.20 1/28 4.07 3050 0.90 3.89 3500 0.75 3.91 4100 0.60 JRSS150 1/8 16.3 3500 3.60 16.1 4000 3.00 15.8 5400 2.40 1/16 11.7 4300 1.80 11.6 5400 1.50 10.5 7200 1.20 1/32 8.65 5500 0.90 9.55 6800 0.75 7.35 10000 0.60   型号 规格 传动比 入力轴转速 900r/min 入力轴转速 600r/min 入力轴转速 300r/min 入功率 （kw） 起升力 （kg） 起升速度 （m/min） 入功率 （kw） 起升力 （kg） 起升速度 （m/min） 入功率 （kw） 起升力 （kg） 起升速度 （m/min） JRSS35 1/5 0.63 900 0.90 0.46 1000 0.60 0.37 1000 0.30 1/10 0.37 950 0.45 0.37 1000 0.30 0.19 1350 0.15 1/20 0.37 1200 0.23 0.19 1350 0.15 0.19 1350 0.08 JRSS40 1/6 0.91 1300 0.90 0.84 1800 0.60 0.42 1800 0.30 1/12 0.57 1650 0.45 0.46 2000 0.30 0.37 2000 0.15 1/24 0.37 1650 0.23 0.37 2000 0.15 0.19 2000 0.08 JRSS50 1/6 1.16 1500 0.90 0.87 1700 0.60 0.54 2100 0.30 1/12 0.87 2150 0.45 0.58 2150 0.30 0.37 2500 0.15 1/24 0.55 2550 0.23 0.42 2900 0.15 0.37 2850 0.08 JRSS60 1/8 1.72 2100 0.90 1.66 3050 0.60 1.31 4800 0.30 1/16 0.95 2200 0.45 0.87 3050 0.30 0.69 4800 0.15 1/32 0.64 2800 0.23 0.63 4100 0.15 0.48 6400 0.08 JRSS60B 1/8 1.62 2100 0.90 1.57 3050 0.60 1.24 4800 0.30 1/16 0.89 2200 0.45 0.83 3050 0.30 0.65 4800 0.15 1/32 0.61 2800 0.23 0.59 4100 0.15 0.46 6400 0.08 JRSS70 1/10 2.12 2450 0.90 1.93 3350 0.60 1.41 4900 0.30 1/20 1.28 2800 0.45 1.18 3850 0.30 0.86 5600 0.15 1/40 1.07 4400 0.23 0.93 5750 0.15 0.69 8400 0.08 JRSS100 1/12 3.18 3250 0.90 2.94 4500 0.60 2.09 6400 0.30 1/18 2.45 3500 0.60 2.19 4700 0.40 1.56 6700 0.20 1/36 1.47 3900 0.30 1.36 5400 0.20 1.20 9600 0.10 JRSS120 1/12 3.80 3625 0.90 3.48 4975 0.60 2.48 7050 0.30 1/18 3.03 4025 0.60 2.74 5450 0.40 1.94 7725 0.20 1/36 1.99 4875 0.30 1.80 6600 0.20 1.40 10300 0.10 JRSS130 1/7 8.58 4000 1.80 8.20 5450 1.20 5.84 7750 0.60 1/14 5.39 4550 0.90 5.06 6200 0.60 3.57 8750 0.30 1/28 3.65 5850 0.45 3.48 7800 0.30 2.45 11000 0.15 JRSS150 1/8 15.1 7100 1.80 14.8 9850 1.20 9.70 12950 0.60 1/16 11.00 9450 0.90 9.62 11800 0.60 7.08 17350 0.30 1/32 7.53 14300 0.45 7.02, 15750 0.30 5.80 26050 0.15      使用说明     产品说明     JRSS系列蜗轮丝杆升降机（又名千斤顶）；     具有结构紧凑、体积小的特点；     安装方便、形式多；     可靠性高、寿命长；     具有起升、下降及借助辅件推进、翻转等多种功能；     可单台使用，也可多台组成使用；     动力源广泛，可用电动机或其它动力直接带动，也可以用手动；     通常用于低速重载的场合。广泛应用于冶金、机械、建筑、水利、医疗、化工等各个行业。     使用注意事项     请严格按承载能力表选择合适的速比和与之对应的具有充分裕度的载荷的升降机；     升降机工作时应控制减速机表面和升降螺母表面温度在-15℃～80℃；     升降机不得连续运转，单台升降机的负荷时间率（T%）以30分钟为单位计算，不得超过20%；     必须保证有充足的驱动源动力；     升降机理论上有自锁功能，但在振动冲击较大的场合会造成自锁功能失灵，请务必加制动装置；     升降机使用环境： 使用环境 室内无雨水侵入的场所 周围空气 灰尘为一般工厂状况 环境湿度, -15℃～40℃ 相对湿度 85%以下 升降机工作时一般不允许有横向载荷，若有横向载荷时，请加导向装置。     油品润滑     润滑油（脂）选用表 蜗杆转速（r/min） 润滑（脂）类型 1500～1800 ISO VG680 300～1500 ZNG-1或ZNG-2     注：合成钙钠基润滑脂温度范围-20℃～100℃     润滑油（脂）注油量（L） 规格 型号 JRSS35 JRSS40 JRSS50 JRSS60 JRSS60B JRSS70 JRSS100 JRSS120 JRSS130 JRSS150 注油量 0.06 0.1 0.2 0.35 0.4 0.5 1.5 2.2 3.5 4.0       故障分析 故障情况 故障原因 解决办法 振动 原动机与升降机连接不当 调整至适当位置，重新正确固紧 蜗轮副齿部磨耗或损伤 更换蜗轮副 轴承磨损 更换轴承 螺栓松脱 固紧螺栓 杂音 轴承损伤或间隙过大 更换轴承 蜗轮副啮合不良 修整齿面或更换蜗轮副 润滑油（脂）过少 补加润滑油（脂） 漏油 油封唇口磨损 更换油封 油封档轴颈磨损 更换输入轴或蜗轮 蜗轮副齿面 磨损过快 超负荷运转 调整至适当负荷 润滑油（脂）不符合要求 按油品润滑更换润滑油（脂） 润滑油（脂）过少 补加润滑油（脂） 未按规定适时换油，润滑油劣化 按规定要求适时换油 运转温度过高 采取合适措施，降低环境温度 丝杆副齿面 磨损过快 超负荷运转 调整至适当负荷 润滑脂干枯或变质 去污擦净，重新加润滑脂 有横向载荷 加导向装置     注：如果发生其他故障无法解决时，请随时与厂家联系，以便提供咨询服务。
