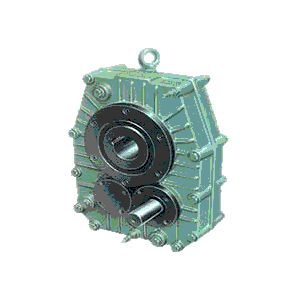

ZJY型轴装式圆柱齿轮






   一、概述:
ZJY型轴装式圆柱齿轮减速器(JB/T 7007一1993)亦是轴线曲折布置的平行轴、渐开线圆柱齿轮减速器。主要用于带式输送机和斗式提升机的驱动装置,也可用于其他类型机械设备的传动装置。
工作条件:减速器高速轴转速不大于1500r/min;工作环境温度为-40~40℃。低于5℃时,启动前润滑油应预热到10℃以上。
(一)型号与标记
1.型号
ZJY型一硬齿面轴装式圆柱齿轮减速器

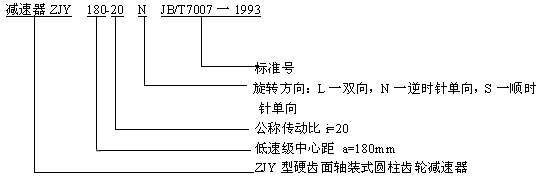

2.标记
ZJY型轴装式圆柱齿轮减速机(JB-T

ZJY型减速器的型式及主要尺寸




型号
D
d
l
b1
b2
t1
t2
B
H
H1
H2
ZJY75
35
16
40
10
6
38.3
18.2
187
260
72.8
70
ZJY90
38
19
40
10
6
41.3
21.7
212
287.2
86.7
74.5
ZJY106
45
24
50
14
8
48.8
27.2
240
325.6
101.6
79.4
ZJY125
55
28
60
16
8
59.3
31.2
270
379.3
120.3
100
ZJY150
60
38
80
18
10
64.4
41.3
330
446
145
110
ZJY180
70
42
110
20
12
74.9
45.3
396
530.3
174.3
131
ZJY212
85
48
110
22
14
90.4
51.8
477
624.7
204.7
157
ZJY250
100
55
110
28
16
106.4
59.3
560
727.6
240.6
188
ZJY300
120
65
140
32
18
127.4
69.4
660
839
288.6
210

型号
C
C1
F
G
L
L1
K
S
m
n
质量m/kg
ZJY75
51
53
12
51
280~380
35
30
14
1.7
6
14
ZJY90
59
61
12
58
280~380
39
35
14
1.7
6
21
ZJY106
67
69
12
76
280~380
44.6
44
14
1.7
6
27
ZJY125
76
78
16
86
410~540
53
52
17
2.2
6
40
ZJY150
85
86
16
101
410~540
65
57
17
2.2
8
67
ZJY180
100
102
22
116
580~710
80
67
24
2.7
8
110
ZJY212
120
121
22
132
580~710
95
84
24
2.7
8
170
ZJY250
137
138
28
150
580~750
112
96
30
2.7
11
250

ZJY型减速的齿轮传动中心距见下表
低速级a2
75
90
106
125
150
180
212
250
300
高速级a1
53
63
75
90
106
125
150
180
212

公称传动比见下表

公称传动比iN
10
16
20
25

减速器实际传动比与公称传动比的相对误差不大于4%。

公称功率、逆止力矩、公称热功率

公称输入功率P1N
公称传动比iN
10
16
20
25
公称转速/r·min-1
输入n1
1500
1000
750
1500
1000
750
1500
1000
750
1500
1000
750
输出n2
150
100
75
94
62
47
75
50
38
60
40
30
型号
ZJY75
公称输入功率P1N/kW
2.8
1.9
1.4
2.5
1.7
1.3
1.9
1.3
1.0
1.6
1.1
0.8
ZJY90
4.6
3.1
2.3
4.1
2.7
2.1
3.1
2.1
1.6
2.7
1.8
1.4
ZJY106
7.6
5.1
3.8
6.8
4.5
3.4
5.2
3.5
2.6
4.5
3.0
2.3
ZJY125
12.6
8.4
6.3
11.4
7.6
5.7
8.6
5.7
4.3
7.2
4.8
3.6
ZJY150
21.5
14.3
10.8
19.3
12.9
9.7
14.2
9.5
7.1
12.0
8.0
6.0
ZJY180
36.0
24.0
18.0
32.1
21.4
16.1
24.0
16.0
12.0
20.4
13.6
10.2
ZJY212
60.3
40.2
30.2
53.8
35.9
26.9
40.5
27.0
20.3
34.0
22.7
17.0
ZJY250
67.3
50.5
90.2
60.1
45.1
67.5
45.0
33.8
56.8
37.9
28.4
ZJY300
74.7
56.0
95.0
63.3
47.5
逆止器公称逆止力矩                 /N·m
型号
ZJY75
ZJY90
ZJY106
ZJY125
ZJY150
ZJY180
ZJY212
ZJY250
ZJY300
逆止力矩
19
30
49
81
,
137
230
384
643
715
公称热功率PC1
型号
ZJY75
ZJY90
ZJY106
ZJY125
ZJY150
ZJY180
ZJY212
ZJY250
ZJY300
PC1/kW
3.1
4.4
6.2
8
11.2
15.8
23.1
30.7
42.3

减速器的选用

1.选用系数
ZJY型减速器的选用系数KA见图。环境温度系数f1见表,负荷系数
Ⅰ─均匀载荷;Ⅱ─中等冲击载荷;Ⅲ─强冲击载荷
在选减速器之前,必须根据每天工作时间,每小时启动次数及载荷性质来确定工况系数。
例:载荷性质Ⅰ,每小时启动200次,每天工作24h,根据上图,则选用系数KA=1.35。
环境温度系数f1见下表。
环境温度系数f1
冷却条件
环境温度t/℃
10
20
30
40
50
无冷却 f1
0.9
1
1.1
1.2
1.3
负荷系数f2
小时负荷率/%
100
80
60
40
20
f2
1
0.94
0.86
0.74
0.56
公称功率利用系数 f3
P2/P1N×100/%
30
40
50
60
70
80
f3
1.5
1.25
1.15
1.1
1.05
1
注:P1N─公称输入功率;P2─负载功率。
2.选用方法与示例
标准减速器的承载能力受机械强度和热平衡许用功率两方面的限制。因此,减速器的选用必须通过两个功率表。
首先按减速器机械强度许用公称输入功率P1N选用,如果减速器的实用输入转速与承载能力表中的三挡(1500、1000、750)转速之某一挡转速相对误差不超过4%,可按该挡转速下的公称功率选用相应规格的减速器;如果转速误差超过4%,则应按实用转速折算减速器的公称输入功率选用。然后校核减速器热平衡许用功率。
例:某皮带输送机减速器,电动机驱动,电动机转速n1=1460r/min,传动比i=20,传递功率P=15kW,每日工作24h,最高环境温度35℃,自然通风冷却,油池润滑,要求选用规格相当的标准减速器。
第一步:按减速器的机械强度功率表选取。一般情况下,要计入工况系数KA,特殊情况下考虑安全系数。
皮带输送机负荷为中等冲击,取KA=1.5计算功率:
P2m=P2KA=1.5×15=22.5kW
按i=20及h1=1500r/min,ZJY180,i=20,n1=1500r/min,P1N=24kW。
当h1=1460r/min时,折算公称输入功率:
P1N=1460/1500×24=23.4kW
P2m=22.5kW1=23.4kW,可以选用ZJY180-20型减速器。
第二步:校核热功率P2t=P2f1f2f3G1
f1=1.15;f2=1;f3=1.08(15/23.4=64%)
P2t=P2f1f2f3=15×1.15×1×1.08=18.63kW>PG1
不能选用ZJY 180-20型减速器,则需另选较大规格的减速器。按以上程序重新计算。
