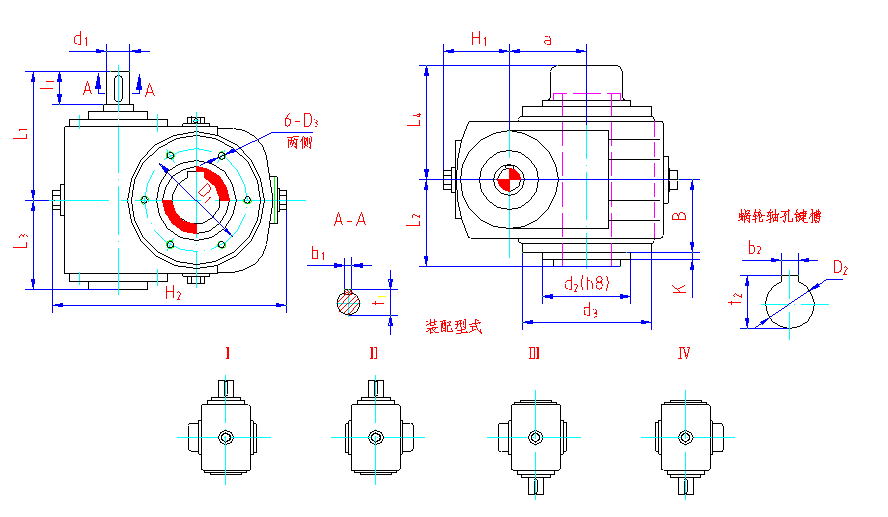

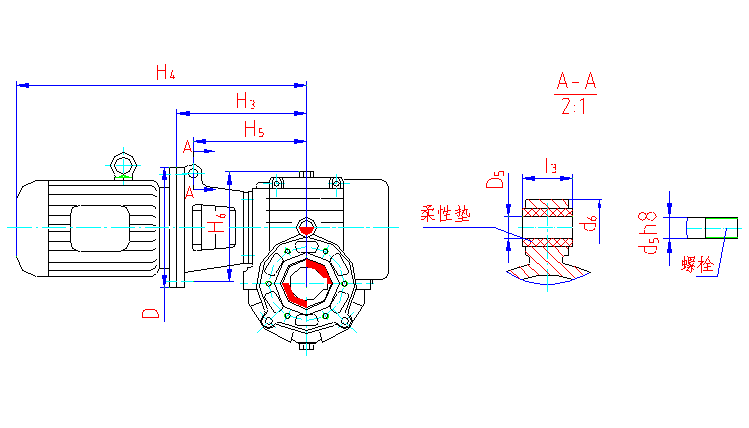

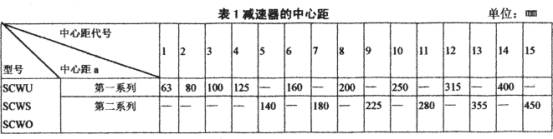

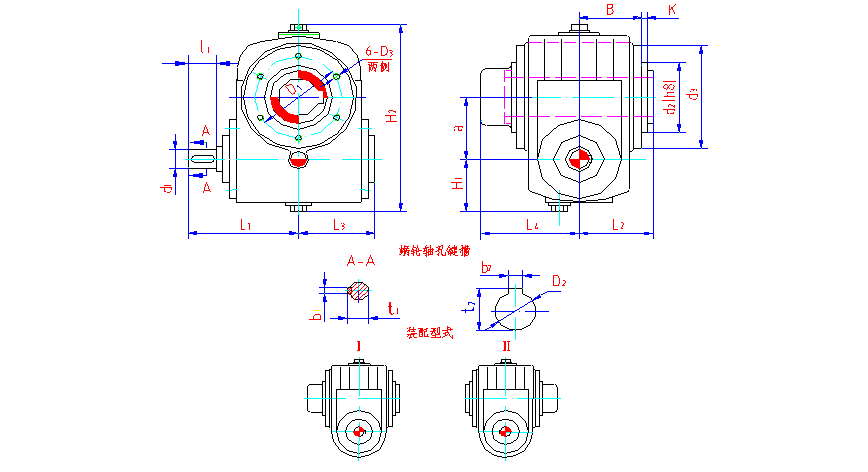

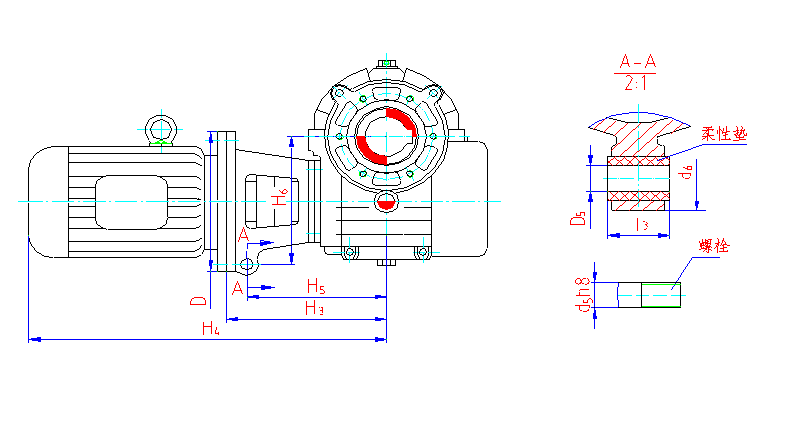

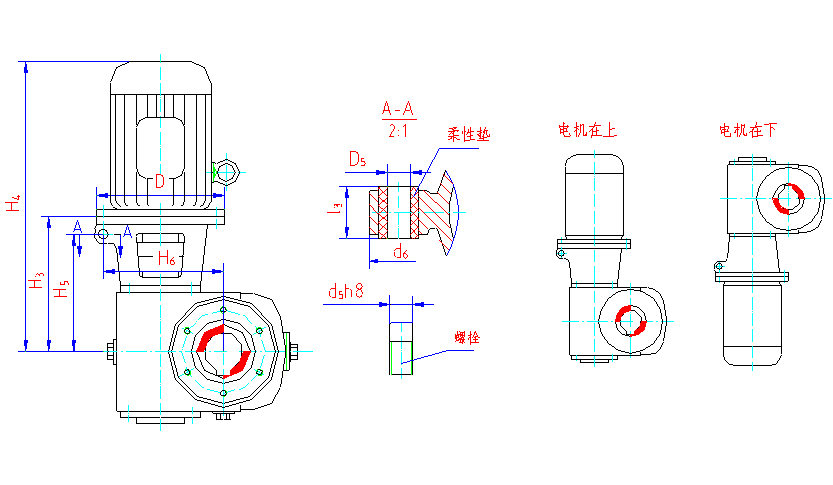

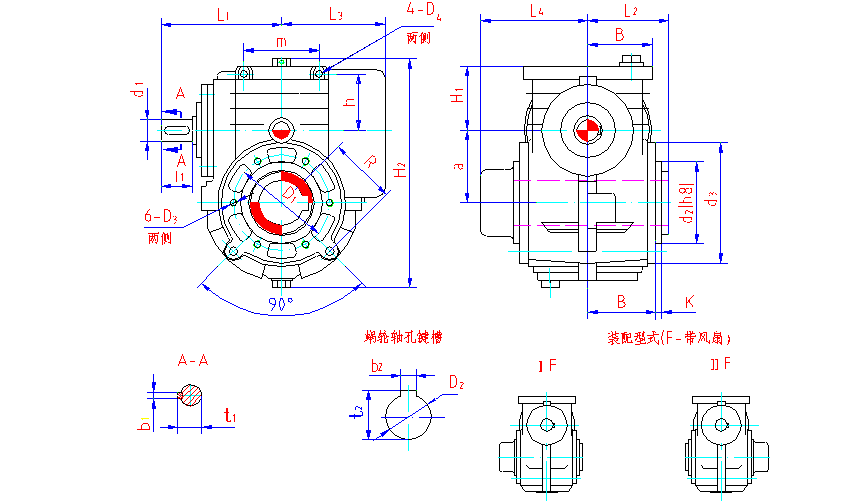

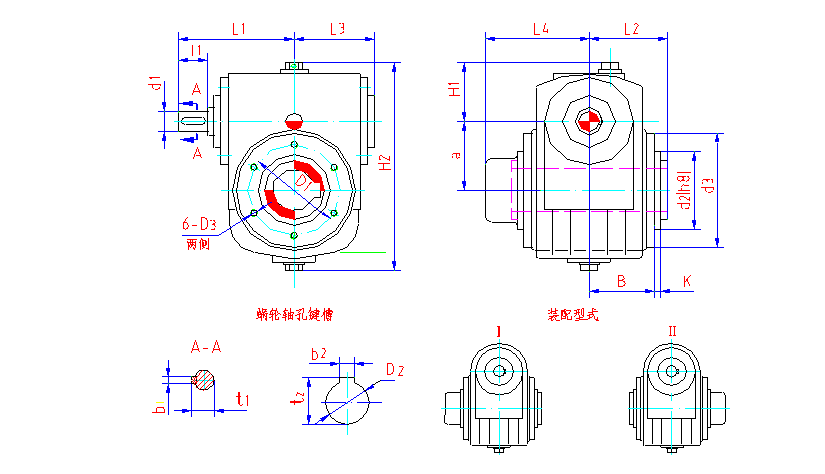

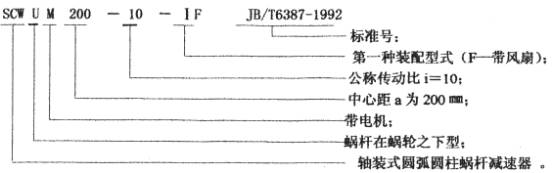

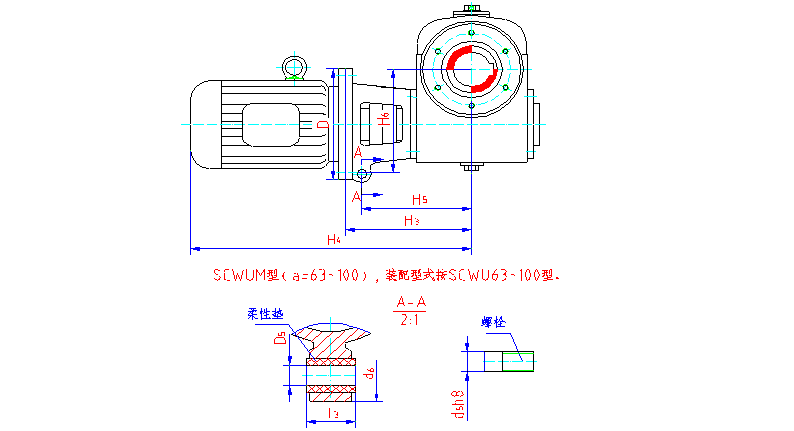

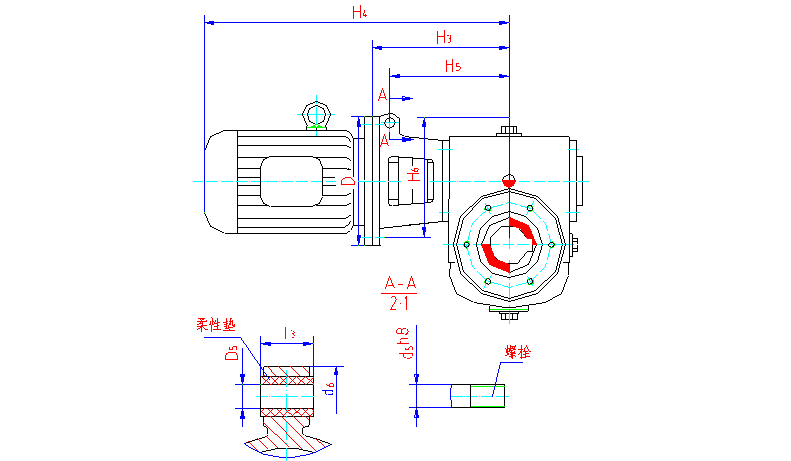

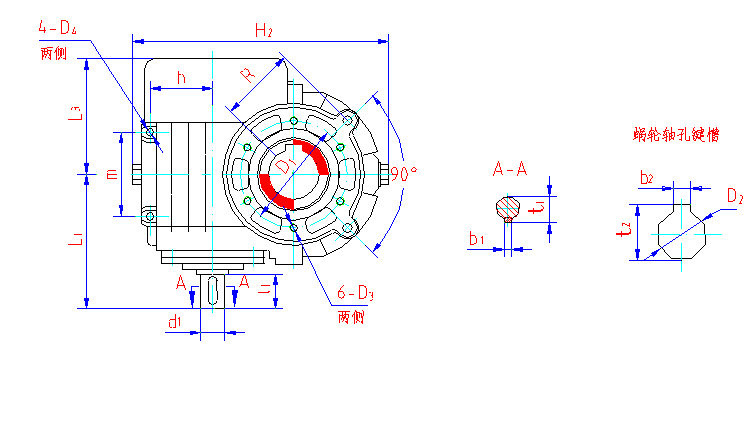

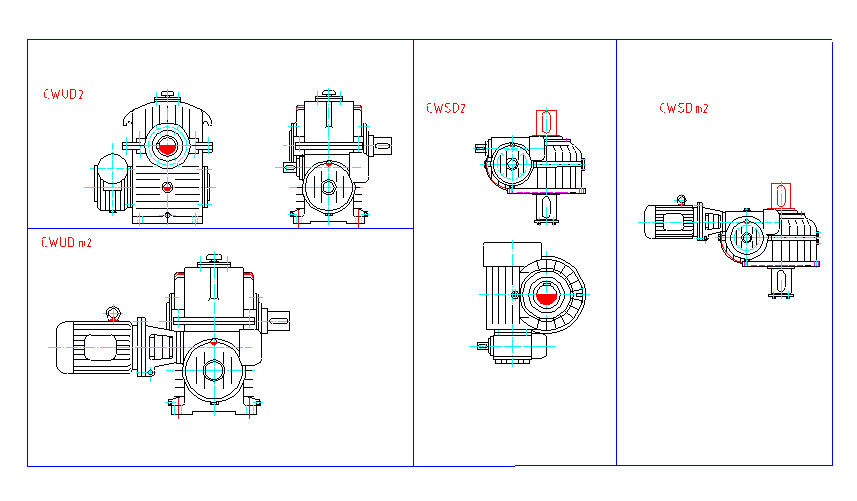

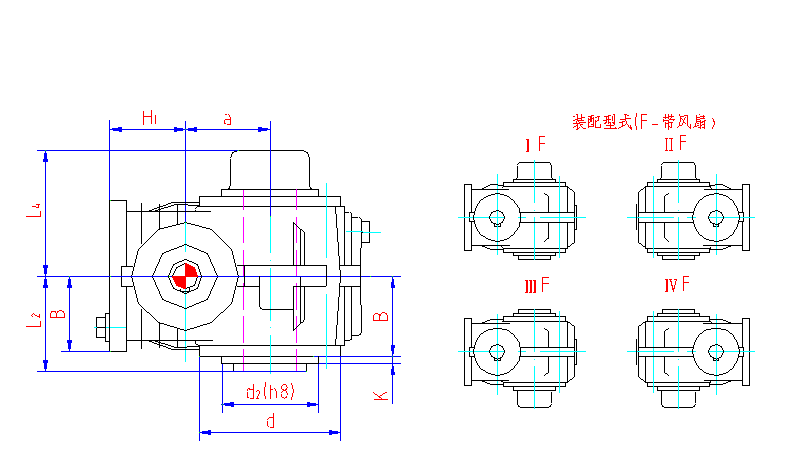

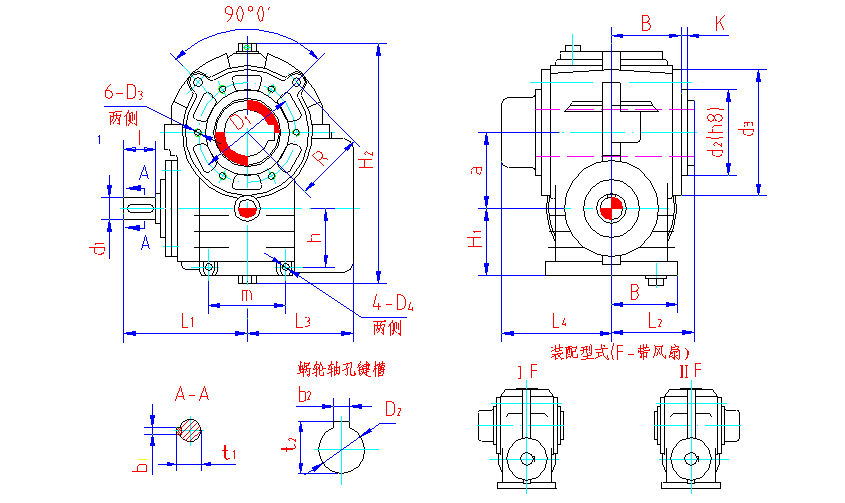

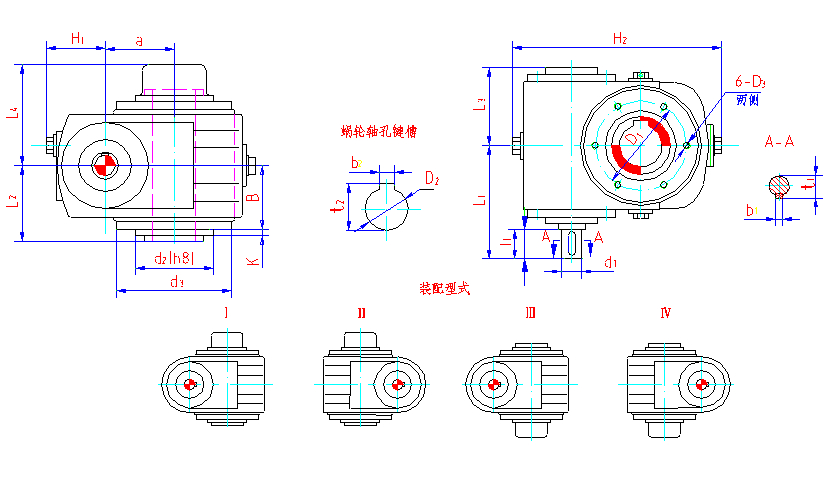

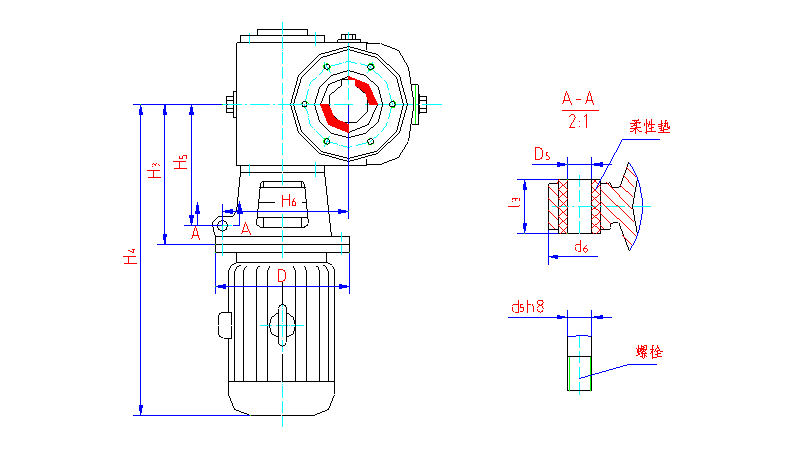

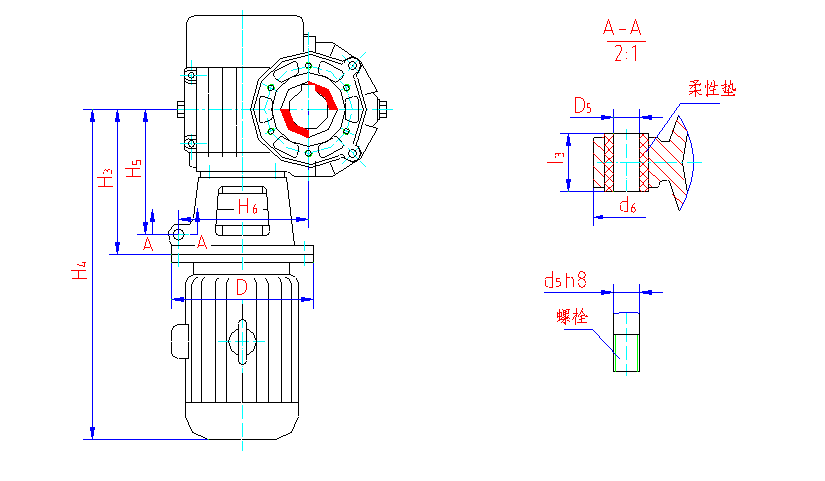

1 概述     轴装式圆弧圆柱蜗杆减速器，采用圆环面砂轮包络成形（ZC1）圆柱蜗杆，蜗轮齿形与蜗杆共軛，采用机械部标准JB/T6387—1992《轴装式圆弧圆柱蜗杆减速器》。它广泛适用于冶金、矿山、起重、运输、化工、建筑、建材及轻工等传动机械的减速机构。本系列减速器输入功率范围在0.7～202 kW之间，输出扭矩在180～33000N.m之间。具有传动比大、承载能力大、传动效率高、使用可靠、寿命长等优点。 本减速器工作条件应符合下列要求： a)  输入轴最高转速不大于1500 r/min 。 b)  工作环境温度为-40℃ ～ +40℃。 当工作环境温度低于0℃时，起动前润滑油必须加热到 0℃以上或采用低凝固点的润滑油。当工作环境温度高于40℃时，必须采取隔热和冷却措施。 c)  可正反向运转。 2 型号与标记  2.1 型号 SCWU—蜗杆在蜗轮之下的轴装式圆弧圆柱蜗杆减速器； SCWUM—蜗杆在蜗轮之下的轴装式圆弧圆柱蜗杆减速器,带电机和法兰盘； SCWS—蜗杆在蜗轮之侧的轴装式圆弧圆柱蜗杆减速器； SCWSM—蜗杆在蜗轮之侧的轴装式圆弧圆柱蜗杆减速器,带电机和法兰盘； SCWO—蜗杆在蜗轮之上的轴装式圆弧圆柱蜗杆减速器； SCWOM—蜗杆在蜗轮之下的轴装式圆弧圆柱蜗杆减速器,带电机和法兰盘； SCWV1—蜗杆轴线在垂直方向的轴装式圆弧圆柱蜗杆减速器； 字母的含义: S－表示轴装式； C－表示蜗杆齿廓为ZC1型； W－表示蜗杆； U、S、O－分别表示蜗杆位于蜗轮之下、之侧、之上； V1－表示输入方向垂直； M—表示带电机。 2.2 标记示例： 2.1 型号 SCWU—蜗杆在蜗轮之下的轴装式圆弧圆柱蜗杆减速器； SCWUM—蜗杆在蜗轮之下的轴装式圆弧圆柱蜗杆减速器,带电机和法兰盘； SCWS—蜗杆在蜗轮之侧的轴装式圆弧圆柱蜗杆减速器； SCWSM—蜗杆在蜗轮之侧的轴装式圆弧圆柱蜗杆减速器,带电机和法兰盘； SCWO—蜗杆在蜗轮之上的轴装式圆弧圆柱蜗杆减速器； SCWOM—蜗杆在蜗轮之下的轴装式圆弧圆柱蜗杆减速器,带电机和法兰盘； SCWV1—蜗杆轴线在垂直方向的轴装式圆弧圆柱蜗杆减速器； 字母的含义: S－表示轴装式； C－表示蜗杆齿廓为ZC1型； W－表示蜗杆； U、S、O－分别表示蜗杆位于蜗轮之下、之侧、之上； V1－表示输入方向垂直； M—表示带电机。 2.2 标记示例：                                                                     　     3、基本参数 3.1 减速器的中心距表1。   3.2 减速器的公称传动比见表2。                 表2减速器的公称传动比   传动比代号 1 2 3 4 5 6 7 8 9 10 11 12 公称传动比i 5 6.3 8 10 12.5 16 20 25 31.5 40 50 63 4 减速器的型式与尺寸                                                                 4.1 SCWU63～100型减速器的装配型式与外形尺寸见图1、表3。 图1 SCWU63～100型减速器的装配型式与外形尺寸 表3 SCWU63～100型减速器的外形尺寸                  单位：㎜ 中心距 a d3 i＜16 i≥16 D2 (H7) b2 t2 L2 L3 L4 H1 H2 D1 D3 B d2 K 重量 ㎏ d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 63 150 19j6 28 6 21.5 128 19j6 28 6 21.5 128 30 8 33.3 70 97 95 60 220 102 M8×16 63 80 3 17 80 175 24j6 36 8 27 151 24j6 36 8 27 151 40 12 43.3 75 112 106 66 267 125 M8×16 69 100 3 24 100 218 28j6 42 8 31 182 24j6 36 8 27 176 50 14 53.8 95 130 140 85 325 150 M10×20 89 120 3 41 4.2 SCWU125～450型减速器的装配型式与外形尺寸见图2、表4。 图2 SCWU125～450型减速器的装配型式与外形尺寸 表4 SCWU125～450型减速器的外形尺寸                       单位：㎜ 中心距 a d3 i＜16 i≥16 D2 (H7) b2 d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 125 235 32k6 58 10 35 218 28j6 42 8 31 202 60 18 140 265 38k6 58 10 41 228 28j6 42 8 31 212 65 18 160 300 42k6 82 12 45 277 32k6 58 10 35 253 70 20 180 330 42k6 82 12 45 292 32k6 58 10 35 268 80 22 200 365 48k6 82 14 51.5 324 38k6 58 10 41 300 85 22 225 415 48k6 82 14 51.5 342 38k6 58 10 41 318 95 25 250 475 55k6 82 16 59 380 42k6 82 12 45 380 105 28 280 540 60m6 105 18 64 430 48k6 82 14 51.5 407 115 32 315 600 65m6 105 18 69 470 48k6 82 14 51.5 447 125 32 355 690 70m6 105 20 74.5 515 55k6 82 16 59 492 140 36 400 740 75m6 105 20 79.5 545 60m6 105 18 64 545 160 40 450 850 80m6 130 22 85 625 65m6 105 18 69 600 180 45 中心距 a t2 L2 L3 L4 H1 H2 D1 D3 D4 B m R h d2 K 重量 ㎏ 125 64.4 107 202 143 105 380 210 M12×24 φ13×35 84 145 135 80 180 10 80 140 69.4 120 220 152 125 433 235 M12×24 φ13×35 95 160 150 105 200 10 108 160 74.9 125 245 158 125 470 270 M12×24 φ13×35 95 170 170 95 220 10 138 180 85.4 137.5 260 175 150 530 290 M16×30 φ17×45 110 200 190 125 245 12 183 200 90.4 143 295 185 148 580 320 M16×30 φ17×45 115 250 213 110 245 12 243 225 100.4 160 320 198 170 640 360 M16×30 φ17×45 130 280 235 145 265 12 286 250 111.4 168 360 203 150 682 420 M16×30 φ17×45 135 320 265 125 280 12 350 280 122.4 180 390 227 165 755 450 M20×38 φ21×55 150 380 2, 95 130 350 14 483 315 132.4 200 430 252 195 850 520 M20×38 φ21×55 170 410 340 150 380 15 655 355 148.4 232 480 268 210 955 600 M24×45 φ26×65 194 500 380 160 480 15 835 400 169.5 250 515 300 235 1065 660 M24×45 φ26×65 210 520 420 185 450 17 1100 450 190.5 275 575 326 305 1235 800 M24×45 M30 225 450 465 270 520 18 1500 4.3 SCWUM63～100型减速器与Y系列电机的连接尺寸见图3、表5。 图3 SCWUM63～100型减速器与电机的连接尺寸 表5 SCWUM63～100型减速器与电机的连接尺寸               单位：㎜  型号 规格 Y系列电机（4/B5） 反力矩支架  弹性联轴器（GB5272-85）孔径     ㎜ 电机 机座号 D  ㎜ H3 ㎜ ≈H4 ㎜ H5 ㎜ ≈H6 ㎜ d5/D5 ㎜ d6 ㎜ l3 ㎜ 规 格 电机端轴头 直径 减速器轴端直径 i＜16 i≥16 63 Y80 Y90 Y100/Y112 200 200 250 188 198 215 433 471 545 150 150 170 145 145 170 12 12 16 50 50 60 34 34 42 ML1 ML1 ML2 19 24 28 19 19 80 Y80 Y90 Y100/Y112 200 200 250 211 221 238 456 494 568 170 170 190 170 170 190 16 16 16 60 60 60 42 42 42 ML1 ML1 ML2 19 24 28 24 24 100 Y90 Y100/Y112 Y132 Y132 200 250 300 300 246 263 284 290 519 593 679 725 200 210 230 235 205 220 235 235 16 20 20 20 60 70 70 70 42 52 52 52 ML1 ML2 ML3 ML3 24 28 38 38 — 24 28 — 4.4 SCWUM125～355型减速器与Y系列电机的连接尺寸见图4、表6。 图4 SCWUM125～355型减速器与Y系列电机的连接尺寸 表6 SCWUM125～355型减速器与Y系列电机的连接尺寸           单位：㎜ 型号 规格 Y系列电机（4/B5） 反力矩支架  弹性联轴器（GB5272-85）孔径  ㎜ 电机 机座号 D  ㎜ H3 ㎜ ≈H4 ㎜ H5 ㎜ ≈H6 ㎜ d5/D5 ㎜ d6 ㎜ l3 ㎜ 规 格 电机端轴头 直径 减速器端轴头直径 i＜16 i≥16 125 Y100/Y112 Y132 Y160 Y160 Y180 250 300 350 350 350 289 310 343 359 365 619 725 833 894 945 235 255 290 305 310 250 265 265 265 265 20 25 25 25 25 70 70 70 70 70 52 56 56 56 56 ML2 ML3 ML4 ML4 ML5 28 38 42 42 48 — 28 32 — 140 Y100/Y112 Y132 Y160 250 300 350 299 320 353 629 735 866 245 265 300 270 285 285 25 25 25 70 70 70 56 56 56 ML2 ML3 ML4 28 38 42 — 28   160 Y100/Y112 Y132 Y160 Y180 Y180 Y200 250 300 350 350 350 400 340 361 394 400 424 430 670 776 907 960 1024 1095 285 305 340 345 370 375 295 305 305 305 305 340 25 25 25 25 25 25 70 70 70 70 70 70 56 56 56 56 56 56 ML2 ML3 ML4 ML5 ML5 ML6 28 38 42 48 48 55 — 32 42 — 180 Y160 Y180 Y200 350 350 400 409 415 445 922 995 1110 355 360 390 340 340 360 25 25 25 70 70 70 56 56 56 ML4 ML5 ML6 42 48 55 — 32 42 — 200 Y132 Y160 Y180 Y200 Y225 300 350 350 400 450 408 441 447 453 509 823 954 1027 1118 1202 350 385 390 400 425 350 360 360 380 440 25 25 25 25 25 70 70 70 70 70 56 56 56 56 56 ML3 ML4 ML5 ML6 ML7 38 42 48 55 60 — 38 48 — 225 Y180 Y200 Y225 350 400 450 465 471 503 1045 1136 1196 410 410 420 385 405 415 25 25 25 70 70 70 56 56 56 ML5 ML6 ML7 48 55 60 — 38 250 Y180 Y200 Y225 Y250 350 400 450 550 527 533 565 565 1107 1198 1258 1355 465 460 465 455 415 440 440 490 25 32 32 32 70 85 85 85 56 72 72 72 ML5 ML6 ML7 ML7 48 55 60 65 — 42 55 — 280 Y200 Y225 Y250 400 450 550 560 592 592 1225 1285 1382 490 500 480 470 470 525 32 32 32 85 85 85 72 72 72 ML6 ML7 ML7 55 60 65 — 48 315 Y200 Y225 Y250 Y280 400 450 550 550 600 632 632 662 1265 1325 1422 1547 530 540 520 550 510 510 560 560 32 32 32 32 85 85 85 85 72 72 72 72 ML6 ML7 ML7 ML8 55 60 65 75 — 48 65 — 355 Y200 Y225 Y250 Y280 400 450 550 550 643 675 675 705 1383 1465 1570 1685 550 580 580 600 550 550 620 620 32 32 32 32 85 85 85 85 72 72 72 72 ML6 ML7 ML7 ML8 55 60 65 75 — 55 70 — 4.5 SCWS63～100型减速器的装配型式与外形尺寸见图5、表7。 图5 SCWS63～100型减速器的装配型式与外形尺寸 表7 SCWS63～100型减速器的外形尺寸                    单位：㎜ 中心距 a d3 i＜16 i≥16 D2 (H7) b2 t2 L2 L3 L4 H1 H2 D1 D3 B d2 K 重量 ㎏ d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 63 150 19j6 28 6 21.5 128 19j6 28 6 21.5 128 30 8 33.3 70 97 95 60 220 102 M8×16 63 80 3 17 80 175 24j6 36 8 27 151 24j6 36 8 27 151 40 12 43.3 75 112 106 66 267 125 M8×16 69 100 3 24 100 218 28j6 42 8 31 182 24j6 36 8 27 176 50 14 53.8 95 130 140 85 325 150 M10×20 89 120 3 41   4.6 SCWS125～450型减速器的装配型式与外形尺寸见图6、表8。 图6 SCWS125～450型减速器的装配型式与外形尺寸 表8 SCWS125～450型减速器的外形尺寸                    单位：㎜ 275 中心距 a d3 i＜16 i≥16 D2 (H7) b2 t2 L2 L3 L4 H1 H2 D1 D3 D4 B m R h d2 K 重量 ㎏ d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 125 235 32k6 58 10 35 218 28j6 42 8 31 202 60 18 64.4 107 202 143 105 380 210 M12×24 φ13×35 84 145 135 80 180 10 80 140 265 38k6 58 10 41 228 28j6 42 8 31 212 65 18 69.4 120 220 152 125 433 235 M12×24 φ13×35 95 160 150 105 200 10 108 160 300 42k6 82 12 45 277 32k6 58 10 35 253 70 20 74.9 125 245 158 125 470 270 M12×24 φ13×35 95 170 170 95 220 10 138 180 330 42k6 82 12 45 292 32k6 58 10 35 268 80 22 85.4 137.5 260 175 150 530 290 M16×30 φ17×45 110 200 190 125 245 12 183 200 365 48k6 82 14 51.5 324 38k6 58 10 41 300 85 22 90.4 143 295 185 148 580 320 M16×30 φ17×45 115 250 213 110 245 12 243 225 415 48k6 82 14 51.5 342 38k6 58 10 41 318 95 25 100.4 160 320 198 170 640 360 M16×30 φ17×45 130 280 235 145 265 12 286 250 475 55k6 82 16 59 380 42k6 82 12 45 380 105 28 111.4 168 360 203 150 682 420 M16×30 φ17×45 135 320 265 125 280 12 350 280 540 60m6 105 18 64 430 48k6 82 14 51.5 407 115 32 122.4 180 390 227 165 755 450 M20×38 φ21×55 150 380 295 130 350 14 483 315 600 65m6 105 18 69 470 48k6 82 14 51.5 447 125 32 132.4 200 430 252 195 850 520 M20×38 φ21×55 170 410 340 150 380 15 655 355 690 70m6 105 20 74.5 515 55k6 82 16 59 492 140 36 148.4 232 480 268 210 955 600 M24×45 φ26×65 194 500 380 160 480 15 835 400 740 75m6 105 20 79.5 545 60m6 105 18 64 545 160 40 169.5 250 515 300 235 1065 660 M24×45 φ26×65 210 520 420 185 450 17 1100 450 850 80m6 130 22 85 625 65m6 105 18 69 600 180 45 190.5 575 326 305 1235 800 M24×45 M30 225 450 465 270 520 18 1500   4.7 SCWSM63～100型减速器与Y系列电机的连接尺寸见图7、表9。 图7 SCWSM63～100型减速器与Y系列电机的连接尺寸 表9 SCWSM63～100型减速器与Y系列电机的连接尺寸             单位：㎜ 型号 规格 Y系列电机（4/B5） 反力矩支架  弹性联轴器（GB5272-85）孔径     ㎜ 电机 机座号 D  ㎜ H3 ㎜ ≈H4 ㎜ H5 ㎜ ≈H6 ㎜ d5/D5 ㎜ d6 ㎜ l3 ㎜ 规 格 电机端轴头 直径 减速器端轴头直径 i＜16 i≥16 63 Y80 Y90 Y100/Y112 200 200 250 188 198 215 433 471 545 150 150 170 145 145 170 12 12 16 50 50 60 34 34 42 ML1 ML1 ML2 19 24 28 19 19 80 Y80 Y90 Y100/Y112 200 200 250 211 221 238 456 494 568 170 170 190 170 170 190 16 16 16 60 60 60 42 42 42 ML1 ML1 ML2 19 24 28 24 24 100 Y90 Y100/Y112    Y132 Y132 200 250 300 300 246 263 284 290 519 593 679 725 200 210 230 235 205 220 235 235 16 20 20 20 60 70 70 70 42 52 52 52 ML1 ML2 ML3 ML3 24 28 38 38 — 24 28 —       4.8 SCWSM125～355型减速器与Y系列电机的连接尺寸见图8、表10。 图8 SCWSM125～355型减速器与Y系列电机的连接尺寸 表10 SCWSM125～355型减速器与Y系列电机的连接尺寸           单位：㎜ 型号 规格 Y系列电机（4/B5） 反力矩支架  弹性联轴器（GB5272-85）孔径  ㎜ 电机 机座号 D  ㎜ H3 ㎜ ≈H4 ㎜ H5 ㎜ ≈H6 ㎜ d5/D5 ㎜ d6 ㎜ l3 ㎜ 规 格 电机端轴头 直径 减速器端轴头直径 i＜16 i≥16 125 Y100/Y112 Y132 Y160 Y160 Y180 250 300 350 350 350 289 310 343 359 365 619 725 833 894 945 235 255 290 305 310 250 265 265 265 265 20 25 25 25 25 70 70 70 70 70 52 56 56 56 56 ML2 ML3 ML4 ML4 ML5 28 38 42 42 48 — 28 32 — 140 Y100/Y112 Y132 Y160 250 300 350 299 320 353 629 735 866 245 265 300 270 285 285 25 25 25 70 70 70 56 56 56 ML2 ML3 ML4 28 38 42 — 28   160 Y100/Y112 Y132 Y160 Y180 Y180 Y200 250 300 350 350 350 400 340 361 394 400 424 430 670 776 907 960 1024 1095 285 305 340 345 370 375 295 305 305 305 305 340 25 25 25 25 25 25 70 70 70 70 70 70 56 56 56 56 56 56 ML2 ML3 ML4 ML5 ML5 ML6 28 38 42 48 48 55 — 32 42 — 180 Y160 Y180 Y200 350 350 400 409 415 445 922 995 1110 355 360 390 340 340 360 25 25 25 70 70 70 56 56 56 ML4 ML5 ML6 42 48 55 — 32 42 — 200 Y132 Y160 Y180 Y200 Y225 300 350 350 400 450 408 441 447 453 509 823 954 1027 1118 1202 350 385 390 400 425 350 360 360 380 440 25 25 25 25 25 70 70 70 70 70 56 56 56 56 56 ML3 ML4 ML5 ML6 ML7 38 42 48 55 60 — 38 48 — 225 Y180 Y200 Y225 350 400 450 465 471 503 1045 1136 1196 410 410 420 385 405 415 25 25 25 70 70 70 56 56 56 ML5 ML6 ML7 48 55 60 — 38 250 Y180 Y200 Y225 Y250 350 400 450 550 527 533 565 565 1107 1198 1258 1355 465 460 465 455 415 440 440 490 25 32 32 32 70 85 85 85 56 72 72 72 ML5 ML6 ML7 ML7 48 55 60 65 — 42 55 — 280 Y200 Y225 Y250 400 450 550 560 592 592 1225 1285 1382 490 500 480 470 470 525 32 32 32 85 85 85 72 72 72 ML6 ML7 ML7 55 60 65 — 48 315 Y200 Y225 Y250 Y280 400 450 550 550 600 632 632 662 1265 1325 1422 1547 530 540 520 550 510 510 560 560 32 32 32 32 85 85 85 85 72 72 72 72 ML6 ML7 ML7 ML8 55 60 65 75 — 48 65 — 355 Y200 Y225 Y250 Y280 400 450 550 550 643 675 675 705 1383 1465 1570 1685 550 580 580 600 550 550 620 620 32 32 32 32 85 85 85 85 72 72 72 72 ML6 ML7 ML7 ML8 55 60 65 75 — 55 70 —   4.9 SCWO63～100型减速器的装配型式与外形尺寸见图9、表11。 图9 SCWO63～100型减速器的装配型式与外形尺寸 表11 SCWO63～100型减速器的外形尺寸                    单位：㎜ 中心距 a d3 i＜16 i≥16 D2 (H7) b2 t2 L2 L3 L4 H1 H2 D1 D3 B d2 K 重量 ㎏ d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 63 150 19j6 28 6 21.5 128 19j6 28 6 21.5 128 30 8 33.3 70 97 95 60 220 102 M8×16 63 80 3 17 80 175 24j6 36 8 27 151 24j6 36 8 27 151 40 12 43.3 75 112 106 66 267 125 M8×16 69 100 3 24 100 218 28j6 42 8 31 182 24j6 36 8 27 176 50 14 53.8 95 130 140 85 325 150 M10×20 89 120 3 41     4.10 SCWO125～450型减速器的装配型式与外形尺寸见图10、表12。 图10 SCWO125～450型减速器的装配型式与外形尺寸 表12 SCWO125～450型减速器的外形尺寸                  单位：㎜ 中心距 a d3 i＜16 i≥16 D2 (H7) b2 t2 L2 L3 L4 H1 H2 D1 D3 D4 B m R h d2 K 重量 ㎏ d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 125 235 32k6 58 10 35 218 28j6 42 8 31 202 60 18 64.4 107 202 143 105 380 210 M12×24 φ13×35 84 145 135 80 180 10 80 140 265 38k6 58 10 41 228 28j6 42 8 31 212 65 18 69.4 120 220 152 125 433 235 M12×24 φ13×35 95 160 150 105 200 10 108 160 300 42k6 82 12 45 277 32k6 58 10 35 253 70 20 74.9 125 245 158 125 470 270 M12×24 φ13×35 95 170 170 95 220 10 138 180 330 42k6 82 12 45 292 32k6 58 10 35 268 80 22 85.4 137.5 260 175 150 530 290 M16×30 φ17×45 110 200 190 125 245 12 183 200 365 48k6 82 14 51.5 324 38k6 58 10 41 300 85 22 90.4 143 295 185 148 580 320 M16×30 φ17×45 115 250 213 110 245 12 243 225 415 48k6 82 14 51.5 342 38k6 58 10 41 318 95 25 100.4 160 320 198 170 640 360 M16×30 φ17×45 130 280 235 145 265 12 286 250 475 55k6 82 16 59 380 42k6 82 12 45 380 105 28 111.4 168 360 203 150 682 420 M16×30 φ17×45 135 320 265 125 280 12 350 280 540 60m6 105 18 64 430 48k6 82 14 51.5 407 115 32 122.4 180 390 227 165 755 450 M20×38 φ21×55 150 380 295 130 350 14 483 315 600 65m6 105 18 69 470 48k6 82 14 51.5 447 125 32 132.4 200 430 252 195 850 520 M20×38 φ21×55 170 410 340 150 380 15 655 355 690 70m6 105 20 74.5 515 55k6 82 16 59 492 140 36 148.4 232 480 268 210 955 600 M24×45 φ26×65 194 500 380 160 480 15 835 400 740 75m6 105 20 79.5 545 60m6 105 18 64 545 160 40 169.5 250 515 300 235 1065 660 M24×45 φ26×65 210 520 420 185 450 17 1100 450 850 80m6 130 22 85 625 65m6 105 18 69 600 180 45 190.5 275 575 326 305 1235 800 M24×45 M30 225 450 465 270 520 18 1500   4.11 SCWOM63～100型减速器与Y系列电机的连接尺寸见图11、表13。 图11 SCWOM63～100型减速器与Y系列电机的连接尺寸 表13 SCWOM63～100型减速器与Y系列电机的连接尺寸           单位：㎜ , 型号 规格 Y系列电机（4/B5） 反力矩支架  弹性联轴器（GB5272-85）孔径     ㎜ 电机 机座号 D  ㎜ H3 ㎜ ≈H4 ㎜ H5 ㎜ ≈H6 ㎜ d5/D5 ㎜ d6 ㎜ l3 ㎜ 规 格 电机端轴头 直径 减速器端轴头直径 i＜16 i≥16 63 Y80 Y90 Y100/Y112 200 200 250 188 198 215 433 471 545 150 150 170 145 145 170 12 12 16 50 50 60 34 34 42 ML1 ML1 ML2 19 24 28 19 19 80 Y80 Y90 Y100/Y112 200 200 250 211 221 238 456 494 568 170 170 190 170 170 190 16 16 16 60 60 60 42 42 42 ML1 ML1 ML2 19 24 28 24 24 100 Y90 Y100/Y112    Y132 Y132 200 250 300 300 246 263 284 290 519 593 679 725 200 210 230 235 205 220 235 235 16 20 20 20 60 70 70 70 42 52 52 52 ML1 ML2 ML3 ML3 24 28 38 38 — 24 28 —   4.12 SCWOM125～355型减速器与Y系列电机的连接尺寸见图12、表14。 图12 SCWOM125～355型减速器与Y系列电机的连接尺寸 表14 SCWOM125～355型减速器与Y系列电机的连接尺寸           单位：㎜ 型号 规格 Y系列电机（4/B5） 反力矩支架  弹性联轴器（GB5272-85）孔径  ㎜ 电机 机座号 D  ㎜ H3 ㎜ ≈H4 ㎜ H5 ㎜ ≈H6 ㎜ d5/D5 ㎜ d6 ㎜ l3 ㎜ 规 格 电机端轴头直径 减速器端轴头直径 i＜16 i≥16 125 Y100/Y112 Y132 Y160 Y160 Y180 250 300 350 350 350 289 310 343 359 365 619 725 833 894 945 235 255 290 305 310 250 265 265 265 265 20 25 25 25 25 70 70 70 70 70 52 56 56 56 56 ML2 ML3 ML4 ML4 ML5 28 38 42 42 48 — 28 32 — 140 Y100/Y112   Y132   Y160 250 300 350 299 320 353 629 735 866 245 265 300 270 285 285 25 25 25 70 70 70 56 56 56 ML2 ML3 ML4 28 38 42 — 28   160 Y100/Y112   Y132 Y160 Y180 Y180 Y200 250 300 350 350 350 400 340 361 394 400 424 430 670 776 907 960 1024 1095 285 305 340 345 370 375 295 305 305 305 305 340 25 25 25 25 25 25 70 70 70 70 70 70 56 56 56 56 56 56 ML2 ML3 ML4 ML5 ML5 ML6 28 38 42 48 48 55 — 32 42 — 180 Y160 Y180 Y200 350 350 400 409 415 445 922 995 1110 355 360 390 340 340 360 25 25 25 70 70 70 56 56 56 ML4 ML5 ML6 42 48 55 — 32 42 — 200   Y132 Y160 Y180 Y200 Y225 300 350 350 400 450 408 441 447 453 509 823 954 1027 1118 1202 350 385 390 400 425 350 360 360 380 440 25 25 25 25 25 70 70 70 70 70 56 56 56 56 56 ML3 ML4 ML5 ML6 ML7 38 42 48 55 60 — 38 48 — 225 Y180 Y200 Y225 350 400 450 465 471 503 1045 1136 1196 410 410 420 385 405 415 25 25 25 70 70 70 56 56 56 ML5 ML6 ML7 48 55 60 — 38 250 Y180 Y200 Y225 Y250 350 400 450 550 527 533 565 565 1107 1198 1258 1355 465 460 465 455 415 440 440 490 25 32 32 32 70 85 85 85 56 72 72 72 ML5 ML6 ML7 ML7 48 55 60 65 — 42 55 — 280 Y200 Y225 Y250 400 450 550 560 592 592 1225 1285 1382 490 500 480 470 470 525 32 32 32 85 85 85 72 72 72 ML6 ML7 ML7 55 60 65 — 48 315 Y200 Y225 Y250 Y280 400 450 550 550 600 632 632 662 1265 1325 1422 1547 530 540 520 550 510 510 560 560 32 32 32 32 85 85 85 85 72 72 72 72 ML6 ML7 ML7 ML8 55 60 65 75 — 48 65 — 355 Y200 Y225 Y250 Y280 400 450 550 550 643 675 675 705 1383 1465 1570 1685 550 580 580 600 550 550 620 620 32 32 32 32 85 85 85 85 72 72 72 72 ML6 ML7 ML7 ML8 55 60 65 75 — 55 70 —   4.13 SCWV163～100型减速器的装配型式与外形尺寸见图13、表15。 图13 SC, WV163～100型减速器的装配型式与外形尺寸 表15 SCWV163～100型减速器的外形尺寸                    单位：㎜ 中心距 a d3 i＜16 i≥16 D2 (H7) b2 t2 L2 L3 L4 H1 H2 D1 D3 B d2 K 重量 ㎏ d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 63 150 19j6 28 6 21.5 128 19j6 28 6 21.5 128 30 8 33.3 70 97 95 60 220 102 M8×16 63 80 3 17 80 175 24j6 36 8 27 151 24j6 36 8 27 151 40 12 43.3 75 112 106 66 267 125 M8×16 69 100 3 24 100 218 28j6 42 8 31 182 24j6 36 8 27 176 50 14 53.8 95 130 140 85 325 150 M10×20 89 120 3 41   4.14 SCWV1M63～100型减速器与Y系列电机的连接尺寸见图14、表16。 图14 SCWV1M63～100型减速器与Y系列电机的连接尺寸 表16 SCWV1M63～100型减速器与Y系列电机的连接尺寸           单位：㎜   型号 规格 Y系列电机（4/B5） 反力矩支架  弹性联轴器（GB5272-85）孔径     ㎜ 电机 机座号 D  ㎜ H3 ㎜ ≈H4 ㎜ H5 ㎜ ≈H6 ㎜ d5/D5 ㎜ d6 ㎜ l3 ㎜ 规 格 电机端轴头直径 减速器端轴头直径 i＜16 i≥16 63 Y80 Y90 Y100/Y112 200 200 250 188 198 215 433 471 545 150 150 170 145 145 170 12 12 16 50 50 60 34 34 42 ML1 ML1 ML2 19 24 28 19 19 80 Y80 Y90 Y100/Y112 200 200 250 211 221 238 456 494 568 170 170 190 170 170 190 16 16 16 60 60 60 42 42 42 ML1 ML1 ML2 19 24 28 24 24 100 Y90 Y100/Y112    Y132 Y132 200 250 300 300 246 263 284 290 519 593 679 725 200 210 230 235 205 220 235 235 16 20 20 20 60 70 70 70 42 52 52 52 ML1 ML2 ML3 ML3 24 28 38 38 — 24 28 —   5 减速器的选用 5.1选用须知条件 a. 原动机类型； b. 额定输入功率P1（kW）； c. 输入转速n1（r/min）； d. 工作机类型； e. 额定输出扭矩； f. 最大输出扭矩； g. 传动比； h. 载荷性质； i. 装配型式； j. 每日运转时间（h）； k. 每小时启动次数； l. 小时负荷率JC（%）； m. 环境温度（℃）。 5.2选用方法 5.2.1表23中规定的额定输入功率P1和表22中的额定输出扭矩T2适用于型号SCWU、SCWS和SCWO，载荷平稳无冲击，每日工作8小时，每小时启动10次，启动扭矩为额定输出扭矩的2.5倍，小时负荷率JC＝100％，环境温度为20℃。 5.2.2当已知条件符合表22和表23的工作状况时，可直接按表22和表23选取所需的减速器的规格。 5.2.3当已知条件不符合表22和表23的工作状况时，应按下列公式⑴～⑷计算所需的计算负荷即计算输入功率P1J或输出扭矩T2J.      P1J= P1f1f2 ……………………………………………………………………………… ⑴      P1J= P1f3f4f5 …………………………………………………………………………… ⑵ T2J= T2f1f2 ……………………………………………………………………………… ⑶ T2J= T2f3f4f5  …………………………………………………………………………… ⑷ 式中      P1J —减速器的计算输入功率，kW； P1 —减速器额定输入功率(按表23)，kW；           T2J —减速器的计算输出扭矩，N.m； T2 —减速器的额定输出扭矩，N.m； f1 —减速器的工况系数，见表17； f2 —减速器的启动频率系数，见表18；      f3 —减速器的小时负荷率系数，见表19；      f4—减速器的环境温度系数，见表20；      f5—风扇系数，见表21； 公式⑴或⑶为机械强度计算，公式⑵或⑷为热极限强度计算，润滑油极限温度为100℃。如果采用专门的冷却措施（循环冷却、水冷却等），润滑油温度限制在允许的范围内时，不必用公式⑵或⑷进行计算。 按公式⑴、⑵或⑶、⑷计算结果中取较大值，再按表22和表23选取减速器的规格。 5.2.4 减速器可以承受短时尖峰负荷，但最大尖峰负荷不得超过额定负荷的2.5倍。 5.2.5当额定输入转速n1低于500r/min或其它特殊工况下（如JC很小时），须与本公司联系。 5.3 工作状况系数 5.3.1减速器的工况系数f1见表17。 5.3.2减速器的启动频率系数f2见表18。 5.3.3减速器的小时负荷率系数f3见表19。 5.3.4减速器的环境温度系数f4见表20。 5.3.5风扇系数f5见表21。 表17  减速器的工况系数f1 原动机 每日工作时间      h f1 轻微冲击（均匀）载荷U 中等冲击载荷        M 强冲击载荷     H 电动机 汽轮机 水力机 偶然性的1/2 h*　 0.8 0.9 1 间断性的2 h* 0.9 1 1.25 2～10 h 1 1.25 1.5 10～24 h 1.25 1.5 1.75   4～6缸的 活塞发动机 偶然性的1/2 h*　 0.9 1.0 1.25 间断性的2 h* 1 1.25 1.5 2～10 h 1.25 1.5       1.75 10～24 h 1.5 1.75 2   1～3缸的 活塞发动机 偶然性的1/2 h*　 1 1.25 1.5 间断性的2 h* 1.25 1.5 1.75 2～10 h 1.5 1.75 2 10～24 h 1.75 2 2.25   注：①有*者指在每日偶然和间歇运转时间的总和；      ②载荷性质及代号U、M、H参见附表1。 表18  启动频率系数f2 每小时启动次数 ≤10 ＞10～60 ＞60～400 启动频率系数  f2 1 1.1 1.2 表19  小时负荷率系数f3 小时负荷率    JC％ 100 80 60 40 20 小时负荷率系数  f3 1 0.95 0.88 0.77 0.6 注：⑴ JC= ； ⑵ JC<20% 时按JC=20%计。 表20 环境温度系数f4 环境温度t℃ 0～10 >10～20 >20～30 >30～40 >40～50 环境温度系数  f4 0.89 1 1.14 1.33 1.6 表21风扇系数f5 有风扇冷却 风扇系数f5=1 无风扇冷却                            蜗杆轴转速n1           r/min 1500 1000 750 500 减速器中心距a  mm 风扇系数f5 63～100 1 1 1 1 >100～225 1.37 1.59 1.59 1.33 >225～450 1.51 1.85 1.89 1.78 5.4 选用示例 已知：需要一台SCWU蜗杆减速器，用于驱动带式输送机，减速器为标准型式，风扇冷却。   a.  原动机类型：电动机； b. 输入转速：n1＝1000r/min； c. 公称传动比：i=40； d. 输出扭矩：T2=800N.m e. 最大输出扭矩: T2max=1800N.m f. 每日工作时间：8小时； g. 每小时启动次数：30次（载荷始终作用）； h. 每次运转时间：1.6min; i.  环境温度:40℃。    选择减速器：由于已知条件与表22和表23的工作状况不符，需按工作状况系数算出计算负荷，再按表22和表23选择所需减速器规格；    工作机为带式输送机，由附表1查得载荷性质代号为M；    原动机为电动机，每日工作8小时，由表17查得：f1=1.25；    每小时启动30次，由表18查得：f2=1.1；    小时负荷率JC=（1.6×30）/60×100%=80%，由表19查得：f3=0.95；    环境温度40℃，由表20查得：f4=1.33。 有风扇冷却，由表21查得：f5=1。    分别按机械强度和热极限强度计算所需扭矩：         T2J=T2·f1·f2 =800×1.25×1.1=1100（N.m）         T2J=T2·f3·f4·f5=800×0.95×1.33×1=1011（N.m）    计算结果表明：机械强度要求高于热极限强度要求，故按T2J=1100 N.m选择减速器规格。由表22和表23查得最接近的减速器规格：a=125㎜，i=40，n1=1000r/min，T2=1167，符合要求。   校核尖峰负荷： T2max=1800N.m<2.5T2=2.5×1167=2918 N.m，满足要求。 因此，所选减速器的型号和标记为： SCWU125-40-ⅡF。   6 减速器的承载能力 6.1 减速器的额定输出转矩见表22。 表22   减速器的额定输出转矩                          单位：N.m 公称 传动 比i 型 号 SCWU、SCWS、SCWO  a（㎜） n1（r/min） 63 80 100 125 140 160 180 200 225 250 280 315 355 400 450   5 1500 1000 107 123 180 205 295 345 730 920 — — 1300 1550 — — 1900 2350 — — 2900 4050 — — 4200 6000 — — 6000 8600 — — 750 500 141 173 235 280 395 455 940 990 — — 1600 1700 — — 2500 2700 — — 4600 4900 — — 7400 9150 — — 11000 15000 — —     6.3 1500 1000 114 127 200 235 340 390 800 1000 960 1300 1450 1750 1700 2300 2100 2750 2450 3400 3200 4500 3650 5100 4670 6580 5370 7770 7500 10500 — — 750 500 146 176 260 315 445 520 1050 1150 1350 1400 1850, 1900 2400 2550 2800 3000 4000 4300 5300 5700 6300 7100 8200 9540 9590 11990 13500 18000 — — 续表22   减速器的额定输出转矩                        单位：N.m 公称 传动 比i 型 号 SCWU、SCWS、SCWO a(mm)n1（r/min） 63 80 100 125 140 160 180 200 225 250 280 315 355 400 450   8 1500 1000 127 146 230 275 365 440 830 990 1050 1400 1450 1900 1900 2550 2400 3250 2700 3700 3700 5100 4050 5600 5720 7910 6040 8440 8400 12000 — 12500 750 500 168 209 310 375 500 590 1250 1350 1450 1550 2150 2300 2650 2800 3450 3700 4400 4650 6200 6600 6800 8000 9540 11920 10070 13420 15000 19500 15500 21000   10 1500 1000 132 150 235 275 390 450 850 1150 1050 1450 1500 2000 1850 2450 2600 3400 3250 4200 3800 4900 4750 6200 5910 8200 7480 10550 9200 13000 — 14500 750 500 170 209 310 370 510 610 1250 1350 1550 1650 2100 2300 2700 2850 3500 3750 4450 4950 5900 6700 7400 8600 10010 11920 12470 15340 16500 22000 18500 24500   12.5 1500 1000 137 159 240 285 385 460 800 1050 1000 1350 1400 1900 1800 2450 2450 3250 3050 4100 3850 5200 5200 7200 6100 8300 8050 11030 10000 14500 — 17000 750 500 182 223 325 390 540 630 1250 1400 1600 1800 2200 2350 2950 3300 3700 3850 5000 5800 6500 7100 8900 9500 10500 12400 13900 17200 18000 23000 21000 28000   16 1500 1000 137 159 250 290 415 480 960 1250 1200 1600 1750 2150 2200 2800 3000 3450 3700 4300 4250 5700 5400 7200 7150 10020 8920 11990 11500 16000 — 18000 750 500 182 223 325 400 550 650 1350 1400 1700 1750 2250 2350 2900 3150 3650 3900 4900 5100 6700 7200 8400 9100 11920 12880 15340 16780 19500 23500 23000 30500   20 1500 1000 164 191 285 330 455 540 970 1250 1200 1500 1750 2250 2150 2750 2950 3850 3600 4550 5000 6700 5900 8000 7540 10490 9300 12950 12000 16500 — 22000 750 500 219 246 380 450 630 710 1500 1650 1850 2000 2600 2800 3200 3450 4200 4500 5400 5900 8200 8800 9700 10500 12400 14310 15820 18220 20000 26000 27500 35500   25 1500 1000 141 178 275 340 445 540 890 1100 1150 1400 1600 2100 2050 2600 2650 3500 3300 4350 4500 6000 5600 7700 7340 9540 10070 13420 12500 16500 — 20500 750 500 191 205 380 435 590 670 1300 1400 1650 1750 2500 2650 3150 3350 4150 4800 5200 6000 7200 8500 9200 11000 11920 14780 16780 20140 20500 26500 25500 33000   31.5 1500 1000 146 168 260 305 430 510 1100 1300 1350 1600 2000 2250 2550 2900 3600 3700 4300 4800 4900 6500 6200 8100 8780 11920 11500 15340 — 19500 — 26000 750 500 187 228 340 410 570 670 1350 1400 1700 1750 2350 2450 3000 3250 3850 4100 5000 5400 7000 7400 8800 9300 12400 13350 16780 17260 23500 25000 29500 32000   40 1500 1000 173 196 300 345 485 590 1100 1400 1350 1700 2000 2600 2450 3150 3450 4200 4300 5400 6000 7800 7100 9400 9160 12400 11990 15820 15500 21500 — 28000 750 500 228 259 390 455 670 730 1600 1700 1950 2050 2700 2900 3300 3550 4450 4650 5800 6300 8500 9000 10000 11000 14310 15260 17260 18700 26000 29500 34000 37500   50 1500 1000 159 191 310 360 480 570 990 1250 1300 1600 1800 2350 2300 3000 3100 4000 3900 5300 5300 7000 6900 9000 8580 11920 11990 16300 15000 20500 — 26000 750 500 205 223 405 455 640 700 1450 1500 1800 1900 2750 2950 3500 3700 4450 4850 5900 6200 8200 9200 11000 12000 14300 16220 19660 22530 25000 30500 32000 39000   63 1500 1000 — — 280 300 450 510 890 970 1200 1350 1650 1800 2250 2750 3000 3400 3900 5000 4600 5900 6100 8100 7820 10490 10550 14380 14500 20000 — 24000 750 500 — — 325 390 550 630 1100 1250 1500 1700 2050 2300 2900 3400 3900 4400 5500 6000 6700 7200 9100 10000 12400 13830 17740 19180 23500 26000 29500 33000     6.2 减速器的额定输入功率见表23。 表23 减速器的额定输入功率                          单位：kW 公称 传动 比i 型 号 SCWU、SCWS、SCWO a(mm)n1（r/min） 63 80 100 125 140 160 180 200 225 250 280 315 355 400 450   5 1500 1000 3.5 2.978 6.388 4.871 10.39 8.092 25.22 21.28 — — 44.68 35.59 — — 64.9 53.68 — — 98.44 91.75 — — 141.9 135.7 — — 202.4 193.6 — — 750 500 2.577 2.12 4.211 3.367 7.010 5.436 16.4 11.64 — — 27.73 19.81 — — 43.06 31.23 — — 78.56 56.14 — — 126.4 104.2 — — 185.9 169.4 — —   6.3 1500 1000 3.198 2.422 5.508 4.331 9.258 7.141 21.37 17.96 27.51 24.97 38.4 31.03 48.46 43.85 55.38 49.95 69.18 64.08 83.77 78.53 102.5 95.58 121.7 114.4 150.5 145.3 185 172.5 — — 750 500 2.09 1.706 3.594 2.955 6.138 4.829 14.22 10.47 19.57 13.65 24.73 17.08 34.5 24.62 37.27 26.64 56.95 41.03 69.81 50.37 88.76 67.32 107.2 83.58 134.8 112.5 166.8 148.1 — —   8 1500 1000 2.932 2.255 4.866 3.908 7.628 6.144 17.01 13.55 24.25 21.7 28.44 24.95 43.51 39.10 48.25 43.65 61.38 56.13 73.84 67.78 91.68 84.52 113.6 104.8 136.0 126.7 166.1 158.2 — 174.1 750 500 1.962 1.647 3.334 2.714 5.289 4.183 12.93 9.322 16.96 12.25 21.31 15.42 30.67 21.93 35.01 25.38 50.44 35.91 62.32 44.70 77.46 61.33 95.18 79.99 114.0 101.7 148.9 129.6 162.4 147.3   10 1500 1000 2.34 1.8 4.056 3.205 6.626 5.132 14.16 12.78 17.3 16.05 24.5 21.96 32.1 28.62 42.1 37.06 50.79 43.94 59.13 51.10 73.68 64.39 94.55 87.71 140.2 112.4 146.2 138.1 — 162.2 750 500 1.594 1.272 2.729 2.203 4.401 3.542 10.54 7.714 12.95 9.355 17.41 12.88 23.73 16.96 28.83 20.87 35.14 26.401 46.4 35.62 57.94 45.57 80.74 64.7 100.2 82.81 132.0 118.1 156.0 137.8   12.5 1500 1000 2.036 1.594 3.534 2.84 5.579 4.465 11.27 9.919 14.74 13.36 19.32 17.63 25.36 23.21 32.62 29.04 42.61 38.43 52.23 47.23 71.95 66.84 79.91 73.88 105.1 96.65 130.4 127.1 — 152.5 750 500 1.37 1.126 2.432 1.967 3.977 3.121 8.946 6.794 11.91 9.104 15.38 11.16 21.05 16.0 24.93 17.6 35.26 27.75 44.42 32.91 62.16 45.05 69.26 55.4 91.39 76.37 118.3 101.3 141.2 126.2   16 1500 1000 1.728 1.359 3.019 2.375 4.93 3.82 11.06 9.651 13.63 12.26 19.62 16.27 23.11 19.81 33.22 25.78 39.52 30.89 46.71 41.99 57.25 51.16 77.7 72.91 94.45 86.88 124.2 115.4 — 127.4 750 500 1.17 0.963 2.023 1.664 3.326 2.661 7.871 5.677 9.877 6.93 12.97 9.124 15.6 11.397 20.64 14.868 26.61 18.69 37.26 27.11 45.01 33.09 65.59 47.75 83.95 61.95 106.4 86.09 122.6 109.3   20 1500 1000 1.677 1.329 2.68 2.094 4.21 3.368 8.592 7.77 11.05 9.301 15.12 13.05 19.39 16.7 24.97 21.97 31.94 27.09 41.91 37.65 51.71 46.95 62.42 58.25 80.82 75.23 98.76 90.92 — 120.8 750 500 1.147 0.873 1.825 1.466 2.957 2.278 6.915 5.241 8.694 6.478 11.45 8.618 14.75 10.81 18.14 13.18 24.38 18.06 34.87 25.45 43.07 31.64 52.03 40.69 69.41 54.29 83.01 72.97 113.6 99.09   25 1500 1000 1.205 1.012 2.152 1.778 3.531 2.896 6.526 5.332 8.323 6.796 11.82 10.42 14.19 12.09 18.38 16.44 22.32 19.86 30.8 27.53 38.03 35.05 51.46 44.9 67.7 60.58 83.69 74.13 — 90.13 750 500 0.824 0.6 1.516 1.164 2.34 1.836 4.877 3.575 6.108 4.403 9.484 6.831 11.129 8.050 14.76 11.65 17.95 14.05 25.08 20.11 31.69 25.81 42.47 35.78 57.17 46.72 69.46 60.79 84.46 74.00   31.5 1500 1000 1.054 0.829 1.809 1.445 2.901 2.285 7.208 5.73 8.413 6.738 12.14 9.825 14.47 11.13 21.53 16.47 24.69 18.48 28.73 25.65 35.02 30.75 50.41 46.24 65.58 58.96 —74.43 — 95.59 750 500 0.689 0.581 1.223 1.021 1.973 1.588 4.548 3.284 5.473 3.879 7.469 5.332 8.868 6.568 11.95 8.7 14.91 10.93 21.21 15.3 25.35 18.47 36.44 26.79 48.81 34.13 68.04 48.87 82.46 60.39   40 1500 1000 1.015 0.78 1.634 1.277 2.559 2.087 5.451 4.67 6.917 5.889 9.506 8.384 11.77 10.35 15.87 13.24 20.1 17.18 26.95 22.99 33.33 29.94 40.55 37.26 55.49 49.51 67.48 63.11 — 81.63 750 500 0.704 0.554 1.095 0.884 1.812 1.387 4.159 3.053 5.222 3.77 6.691 4.984 8.296 6.147 10.709 7.662 14.08 10.48 19.78 14.46 24.15 18.34 32.39 23.85 40.79 30.06 57.84 44.58 74.94 56.40      续表23 减速器的额定输入功率                            单位：kW 公称 传动 比i 型 号 SCWU、SCWS、SCWO a（㎜）n1（r/min） 63 80 100 125 140 160 180 200 225 250 280 315 355 400 450   50 1500 1000 0.787 0.641 1.43 1.144 2.182 1.787 4.226 3.606 5.339 4.439 7.295 6.441 8.872 7.795 12.07 10.48 14.44 13.36 20.33 18.10 25.42 22.34 32.07 29.83 43.13 39.61 53.65 49.63 — 61.38 750 500 0.525 0.395 0.966 0.73 1.511 1.117 3.221 2.3 3.839 2.803 5.829 4.326 6.992 5.131 9.088 6.79 11.38 8.235 16.18 12.61 20.76 15.77 27.24 21.44 36.30 28.74 45.94 38.14 57.13 47.08   63 1500 1000 — — 1.175 0.865 1.782 1.402 3.332 2.488 4.452 3.394 5.65 4.22 7.709 6.399 9.966 7.787 13.17 11.57 15.31 13.39 20.20 20.37 25.06 22.77 33.84 31.32 45.41 42.56 — 50.59 750 500 — — 0.709 0.574 1.152 0.90 2.147 1.701 2.889 2.281 3.691 2.878 5.141 4.251 6.825 5.302 9.659 7.26 11.6 8.564 15.45 11.85 20.4 15.84 29.52 21.75 37.78 28.77 47.20 35.93      7 减速器的润滑 7.1 减速器中蜗轮蜗杆的啮合一般采用浸油润滑。润滑油注油量参见表24，浸油深度以油标中线为准。当啮合滑动速度VS≥10m/s,应改用喷油润滑。对喷油润滑，润滑油粘度为114 cst/50℃（相当于15E/50℃）注油压力为0.15～0.25Mpa,每分钟注油量应符合表25的规定。VS值见表26。                                 表24 减速器浸油润滑的注油量   型号 中心距a（㎜） 63 80 100 125 140 160 180 200 225 250 280 315 355 400 450 注油量（l） SCWU 0.3 0.4 0.8 1.5 2 2 3.5 3.5 6 6 7 9 10 15 20 SCWS 0.6 0.8 1.6 2.5 4.5 5 7 8 13 14 19 25 28 35 42 SCWO 0.5 0.7 1.2 3.5 5 7 9.5 12 17 18 20 28 30 37 50 表25 减速器喷油润滑的注油量 中心距a（㎜） 63、80 100 125、140 160～180 200、225 250、280 315、355 400、450 注油量（l/min）       1 2 3 4 6 10 15 20 7.2 在通常情况下，根据滑动速度大小按表26选择适当的润滑油。       表26 蜗轮蜗杆啮合滑动速度VS                      单位：m/s 公称 传动 比i 型号 SCWU、SCWS、SCWO a（㎜） n1（r/min） 63 80 100 125 140 160 180 200 225 250 280 315 355 400 450   5 1500 1000 3.42 2.28 4.45 2.97   6.54 4.36 — — 8.13 5.42 — — 10.28 6.85 — — 12.47 8.32 — — 15.57 10.38 — — 16.99 11.33 — — 750 500 1.71 1.14 2.22 1.48   3.27 2.18 — — 4.07 2.71 — — 5.14 3.43 — — 6.24 4.16 — — 7.78 5.19 — — 8.49 5.66 — —   6.3 1500 1000 3.04 2.03 3.99 2.66   5.78 3.85 6.08 4.05 7.13 4.76 7.61 5.07 9.04 6.03 9.65 6.43 10.89 7.26 11.45 7.63 13.56 9.04 14.55 9.70 15.50 10.33 — — 750 500 1.52 1.01 1.99 1.33   2.89 1.93 3.04 2.03 3.57 2.38 3.81 2.54 4.52 3.01 4.83 3.22 5.44 3.63 5.72 3.82 6.78 4.52 7.27 4.85 7.75 5.17 — —   8 1500 1000 2.76 1.84 3.43 2.28   4.95 3.30 5.83 3.89 6.09 4.06 7.28 4.85 7.42 4.95 9.24 6.16 9.44 6.30 10.89 7.26 11.60 7.73 13.84 9.23 14.84 9.89 14.55 9.70 750 500 1.38 0.92 1.71 1.14   2.47 1.65 2.92 1.94 3.04 2.03 3.64 2.43 3.71 2.47 4.62 3.08 4.72 3.15 5.44 3.63 5.80 3.87 6.92 4.61 7.42 4.95 7.27 4.85 续表26 蜗轮蜗杆啮合滑动速度VS                      单位：m/s , 公称 传动 比i 型号 SCWU、SCWS、SCWO           a（㎜） n1（r/min） 63 80 100 125 140 160 180 200 225 250 280 315 355 400 450   10 1500 1000 2.69 1.79 3.43 2.29 4.18 2.78 4.77 3.18 6.35 4.24 6.41 4.27 8.21 5.47 7.45 4.97 9.29 6.19 9.31 6.21 11.72 7.81 11.18 7.45 12.67 8.45 14.90 9.93 13.84 9.23 750 500 1.34 0.89 1.71 1.14 2.09 1.39 2.38 1.59 3.17 2.11 3.21 2.14 4.10 2.74 3.73 2.48 4.64 3.10 4.66 3.10 5.86 3.91 5.59 3.73 6.33 4.22 7.45 4.97 6.92 4.61   12.5 1500 1000 2.50 1.67 3.35 2.24 4.19 2.79 4.69 3.12 5.16 3.44 6.43 4.29 6.49 4.32 7.21 4.80 7.45 4.97 9.10 6.07 9.13 6.08 11.11 7.41 12.37 8.25 14.01 9.34 13.42 8.95 750 500 1.25 0.83 1.68 1.12 2.09 1.40 2.34 1.56 2.58 1.72 3.21 2.14 3.24 2.16 3.60 2.40 3.73 2.48 4.55 3.03 4.56 3.04 5.56 3.70 6.18 4.12 7.00 4.67 6.71 4.47   16 1500 1000 2.63 1.76 3.37 2.24 4.09 2.73 4.64 3.09 6.25 4.17 6.86 4.58 7.14 4.76 7.24 4.83 9.10 6.07 9.05 6.03 11.49 7.66 10.82 7.21 12.08 8.05 14.48 9.65 12.22 8.15 750 500 1.31 0.88 1.68 1.12 2.05 1.36 2.32 1.55 2.12 2.08 3.43 2.29 3.57 2.38 3.62 2.41 4.55 3.03 4.53 3.02 5.75 3.83 5.41 3.61 6.04 4.03 7.24 4.83 6.11 4.07   20 1500 1000 2.27 1.51 2.94 1.96 3.52 2.35 4.24 2.83 4.92 3.28 5.26 3.51 6.62 4.41 7.02  4.68 7.90  5.27 7.24 4.83 8.94 5.96 9.43 6.29 11.57 7.72 11.58 7.72 13.03 8.69 750 500 1.14 0.76 1.47 0.98 1.76 1.17 2.12 1.42 2.46 1.64 2.63 1.75 3.31 2.21 3.51 2.34 3.95 2.63 3.62 2.41 4.47 2.98 4.72 3.14 5.79 3.86 5.79 3.86 6.52 4.34   25 1500 1000 2.22 1.48 2.58 1.72 3.43 2.29 3.67 2.44 4.42 2.95 5.18 3.46 5.47 3.65 5.48 3.65 6.44 4.30 6.55 4.37 8.06 5.37 9.22 6.15 9.86 6.58 10.95 7.30 11.69 7.79 750 500 1.11 0.74 1.29 0.86 1.71 1.14 1.83 1.22 2.21 1.47 2.59 1.73 2.74 1.82 2.74 1.83 3.22 2.15 3.28 2.18 4.03 2.69 4.61 3.07 4.93 3.29 5.48 3.65 5.85 3.90   31.5 1500 1000 2.60 1.74 3.33 2.22 4.04 2.69 5.05 3.37 6.19 4.12 6.17 4.11 7.05 4.70 7.11 4.74 8.99 5.99 8.89 5.93 11.36 7.57 10.60 7.07 12.02 8.01 14.22 9.48 15.40 10.33 750 500 1.30 0.87 1.66 1.11 2.02 1.35 2.52 1.68 3.09 2.06 3.09 2.06 3.53 2.35 3.56 2.37 4.50 3.00 4.44 2.96 5.68 3.79 5.30 3.53 6.01 4.01 7.11 4.74 , 7.74 5.16   40 1500 1000 2.25 1.50 2.92 1.94 3.48 2.32 4.05 2.70 4.86 3.24 5.19 3.46 5.99 4.00 6.33 4.22 7.10 4.74 7.11 4.74 8.80 5.87 9.28 6.19 11.40 7.60 11.38 7.59 12.80 8.53 750 500 1.12 0.75 1.46 0.97 1.74 1.16 2.02 1.35 2.43 1.62 2.59 1.73 3.00 2.00 3.16 2.11 3.55 2.37 3.56 2.37 4.40 2.93 4.64 3.09 5.7 3.8 5.69 3.79 6.40 4.27   50 1500 1000 2.20 1.47 2.56 1.71 3.15 2.10 3.94 2.63 4.38 2.92 4.73 3.15 5.42 3.61 5.91 3.94 6.37 4.25 7.10 4.73 7.96 5.31 8.29 5.53 9.53 6.36 10.81 7.20 11.52 7.68 750 500 1.10 0.73 1.28 0.85 1.58 1.05 1.97 1.31 2.19 1.46 2.36 1.58 2.71 1.81 2.96 1.97 3.18 2.12 3.55 2.37 3.98 2.65 4.14 2.76 4.77 3.18 5.40 3.60 5.76 3.84   63 1500 1000 — — 2.15 1.43 2.76 1.84 3.43 2.28 3.78 2.52 4.07 2.71 4.73 3.15 5.05 3.36 5.75 3.84 6.39 4.26 7.40 4.93 7.35 4.90 7.97 5.32 9.59 6.39 10.49 7.00 750 500 — — 1.07 0.72 1.38 0.92 1.71 1.14 1.89 1.26 2.03 1.36 2.36 1.58 2.52 1.68 2.88 1.92 3.20 2.13 3.70 2.47 3.67 2.45 3.99 2.66 4.79 3.20 5.25 3.50                             表27 滑动速度与润滑油 滑动速度VS     （m/s） ≤2.2 ＞2.2 ～5 ＞5～12 ＞12 润滑油牌号 N680 N460 N320 N220 润滑油 粘度 cst/50℃ 　　　324     225     169       114 cst/40℃ 612～748 414～506 288～352 198～242             7.3本标准减速器润滑油只允许选用蜗轮蜗杆油，不能使用含硫添加剂的极压工业齿轮油。 7.4滚动轴承一般采用飞溅润滑，对于蜗杆轴低速运转或由于结构原因不能采用飞溅润滑的轴承，应采用锂基润滑脂润滑。 7.5润滑油的更换 7.5.1 减速器（或新更换的蜗轮副）第一次使用时，运转150～300小时后必须更换润滑油。在以后的使用时应定期检查油的质量，对于混入杂质或变质的油须及时更换。一般情况下，对于长期连续工作的减速器，须每500～1000小时换油一次，对于每天工作时间不超过8小时的减速器，每1200～3000小时换油一次。 7.5.2减速器应加入与原来使用牌号相同的油，不允许不同牌号的油相混用，牌号相同而粘度不同的油允许混合使用。 7.5.3在换油过程中，蜗轮应使用与运转时相同牌号的油进行清洗（用煤油等会损害密封件，并影响润滑油的性能）。 7.5.4 减速器运行过程中，当发现油的温升超过80℃或油温超过100℃及产生不正常的噪音等现象时，应停止使用，检查原因。如因齿面胶合等原因所致，必须排除故障，更换润滑油后，方可继续运转。 7.6 减速器应半年一次或定期检修。发现擦伤、胶合及显著磨损，必须采取有效措施制止。备件必须按图样要求制造，保证质量。更换新的备件后必须经过跑合和负荷试验后再正式使用。 7.7用户应有合理的使用维护规章制度，对减速器的运转情况和维护中发现的问题应详细、认真记录。 8 减速器的安装使用和维修 8.1 减速器主动轴直接与电机联结时推荐采用弹性联轴器，减速器被动轴与工作机联结时推荐采用间隙配合。 8.2 减速器的主动轴线和被动轴线必须与相联结部分的轴线保证同轴，其误差不得大于所用联轴器的允许值。 8.3 减速器安装后用手转动必须灵活，无卡阻现象，蜗杆轴承和蜗轮轴承的轴向间隙应符合技术要求的规定。 8.4 安装好后的减速器，在正式使用前应进行负荷试车，负荷试车先进行空载运转，当空载无故障时，方可开始加载并分以下四个阶段： a 第一阶段载荷为额定载荷的25%； b  第二阶段载荷为额定载荷的50%； c  第三阶段载荷为额定载荷的75%； d  第四阶段载荷为额定载荷的100%。  每一阶段运转时间以油温平衡为准，但不得少于2小时，最高油温不得超过100℃，运转应平稳，无冲击、振动、噪音及漏油等现象，发现故障应及时排除。 附表1 工作机械载荷分类 工作机械 载荷分类 工作机械 载荷分类 建筑机械类 混凝土搅拌机 卷扬机 路面建筑机械 化工类 搅拌机（液体） 搅拌机（半液体） 离心机（重型） 离心机（轻型） 冷却滚筒* 干燥滚筒* 搅拌机 传送运输机类 平板传送机 平衡块升降机 槽式传送机 带式传送机（大件） 带式传送机（小件） 筒式面粉传送机 链式传送机 环式传送机 货物升降机 卷扬机* 倾斜卷扬机* 连杆式传送机 载人升降机 螺旋式传送机 钢带式传送机 链式槽型传送机 绞车运输机 起重机类 转臂式起重齿轮传动装置 卷扬机齿轮传动装置 吊杆起落齿轮传动装置 转向齿轮传动装置 行走齿轮传动装置 挖泥机类 筒式传送机 筒式转向轮 挖泥头 机动绞车 泵 转向齿轮传动装置 行走齿轮传动装置（覆带） 造纸机械类 压光机* 多层纸板机* 干燥滚筒* 上光滚筒* 搅浆机* 纸浆擦碎机* 吸水辊* 吸水滚压机* 潮纸滚压机* 威罗机* 泵类 机床及主要传动装置 离心泵（稀液体） 离心泵（半液体） 活塞泵 柱塞泵* 压力泵* 塑料工业类     压光机*     挤压机* 螺旋压出机* 混合机*   M M M   U M M U M M M   M M M M U U M M M H H M M M M M M   M U U M H   H H H M M M H   M H H M H H H H H H   M U M H H H   M M M M 食品工业机械类 灌注及装箱机器 甘蔗压榨机* 甘蔗粉碎机* 搅拌机 酱装物吊桶 包装机 糖甜菜切断机 糖甜菜清洗机 金属滚轧机类 钢坯剪断机* 链式输送机* 冷轧机* 连铸成套设备* 冷床* 剪料头机* 交叉转弯输送机* 除锈机* 重型和中型板轧机* 棒坯初轧机* 棒坯转运机械* 棒坯堆料机* 推床* 剪板机* 板材摆动升降机* 轧辊矫直机 轧钢机辊道（重型）* 轧钢机辊道（轻型）* 薄板轧机* 焊管机 焊接机（带材和线材） 线材拉拔机 金属加工机床类 动力轴 锻造机 锻锤* 机床及辅助装置 金属刨床 冲压机床 薄板弯曲机 石油工业机械类 输油管油泵* 转子钻井设备 橡胶机械类 压光机* 挤压机* 混合搅拌机* 捏合机* 滚压机* 石料、瓷土料加工机械类 球磨机* 挤压粉碎机* 压砖机 锤式粉碎机* 管磨机* 纺织机械类 送料机 织布机 印染机 精制桶 威罗机 水处理类 螺杆泵 木工机械类 剥皮机 刨床 锯床* 木材加工机   U M M   H M H H M H M H H H H H H H M M H M H H M M   U H H U H H M   M H   M H M H H   H H H H H   M M M M M   M   H M H UU M H M M   注：U－均匀载荷；M－中等冲击载荷；H－强冲击载荷。带*者表示仅适用于24h工作制. 附表2 轴装式圆弧圆柱蜗杆减速器（JB/T6387-1992）所用轴承和油封 SCW系列轴装式圆弧圆柱蜗杆减速器（JB/T6387-1992）所用轴承 中心距a (㎜) 63 80 100 125 140 160 180 200 250 280 315 355 400 450 蜗杆 轴承 型号 7304E 27305E 27308E 27309E 27310E 7311E 7312E 27312E 27315E 27314E 27317E 27319E 27321E 27326E 2215 2218 2217 2220 2222 2321 2326 数量 2 2 2 2 2 2 2 2       1 2    1 2      1 2    1 2      1 2    1 2    1 蜗轮 轴承 型号 2007109 2007112 2007115 2007117 2007118 2007122 2007124 2007124 2007130 2007136 2007140 46244 2007144 2007148 数量 2 2 2 2 2 2 2 2 2 2 2 2 2 2 SCW系列轴装式圆弧圆柱蜗杆减速器（JB/T6387-1992）所用油封（JB2600-80） 中心距a (㎜) 63 80 100 125 140 160 180 蜗杆 油封 规格 （SD） 20×40×8 25×40×8 40×62×10 45×65×10 55×75×12 55×75×12 55×75×12 蜗轮 油封 规格 （SD） 45×65×10 60×80×7 75×95×12 85×110×12 105×140×14 105×140×14 120×150×14 中心距a (㎜) 200 250 280 315 355 400 450 蜗杆 油封 规格 （SD） 50×70×12 62×80×12 65×90×12 80×100×12 80×100×12 85×10512 110×140×14 55×75×12             蜗轮 油封 规格 （SD） 120×150×14 150×180×16 180×22016 220×26018 220×260×18 220×260×18 240×280×18   附图1 轴装式圆弧圆柱蜗杆双级减速器 附图2 圆弧圆柱蜗杆双级减速器 SCWU、SCWS、SCWO轴装式圆弧圆柱蜗杆减速器的额定输入功率P1和额定输出转矩T2见下表 , 传动 比代号 公称 传动 比iN 输入转 速n1/ r·min-1 中心距代号 1 2 3 4 5 6 7 8 9 10 11 12 中心距a/mm 63 80 100 125 140 160 180 200 225 250 280 315 型号 SCWU、SCWS、SCWO 额定输入功率P1/kW  额定输出转矩T2/N·m 1 5 1500 P1 3.500 6.388 10.39 25.22 — 44.68 — 64.90 — 98.44 — 141.9 T2 107 180 295 730 — 1300 — 1900 — 2900 — 4200 1000 P1 2.978 4.871 8.092 21.28 — 35.59 — 53.68 — 91.75 — 135.7 T2 123 205 345 920 — 1550 — 2350 — 4050 — 6000 750 P1 2.577 4.211 7.010 16.40 — 27.73 — 43.06 — 78.56 — 126.4 T2 141 235 395 940 — 1600 — 2500 — 4600 — 7400 500 P1 2.120 3.367 5.436 11.64 — 19.81 — 31.23 — 56.14 — 104.2 T2 173 280 455 990 — 1700 — 2700 — 4900 — 9150 2 6.3 1500 P1 3.198 5.505 9.258 21.37 27.51 38.40 48.46 55.38 69.18 83.77 102.5 121.7 T2 114 200 340 800 960 1450 1700 2100 2450 3200 3650 4670 1000 P1 2.422 4.331 7.141 17.96 24.97 31.03 43.85 49.95 54.08 78.53 95.58 114.4 T2 127 235 390 1000 1300 1750 2300 2750 3400 4500 5100 6580 750 P1 2.090 3.594 6.138 14.22 19.57 24.73 34.50 37.27 56.95 69.81 88.76 107.2     T2 146 260 445 1050 1350 1850 2400 2800 4000 5300 6300 8200 500 P1 1.706 2.955 4.829 10.47 13.65 17.08 24.62 26.64 41.03 50.37 67.32 83.58 T2 176 315 520 1150 1400 1900 2550 3000 4300 5700 7100 9540 3 8 1500 P1 2.932 4.866 7.628 17.01 24.25 28.44 43.51 48.25 61.38 73.84 91.68 113.6 T2 127 235 365 830 1050 1450 1900 2400 2700 3700 4050 5720 1000 P1 2.255 3.908 6.144 13.55 21.70 24.95 39.10 43.65 56.13 67.78 84.52 104.8 T2 146 275 440 990 1400 1900 2550 3250 3700 5100 5600 7910 750 P1 1.962 3.334 5.289 12.93 16.96 21.31 30.67 35.01 50.44 62.32 77.46 95.18 T2 168 310 500 1250 1450 2150 2650 3450 4400 6200 6800 9540 500 P1 1.647 2.714 4.183 9.322 12.25 15.42 21.93 25.38 35.91 44.70 61.33 79.99 T2 209 375 590 1350 1550 2300 2800 3700 4650 6600 8000 11920 4 10 1500 P1 2.340 4.056 6.626 14.16 17.30 24.50 32.10 42.10 50.79 59.13 73.68 94.55 T2 132 235 390 850 1050 1500 1850 2600 3250 3800 4750 5910 1000 P1 1.800 3.205 5.132 12.78 16.05 21.96 28.62 37.06 43.94 51.10 64.39 87.71 T2 150 275 450 1150 1450 2000 2450 3400 4200 4900 6200 8200 750 P1 1.594 2.729 4.401 10.54 12.95 17.41 23.73 28.83 35.14 46.40 57.94 80.74 T2 170 310 510 1250 1550 2100 2700 3500 4450 5900 7400 10010 500 P1 1.272 2.203 3.542 7.714 9.355 12.88 16.96 20.87 26.401 35.62 45.57 64.70 T2 209 370 610 1350 1650 2300 2850 3750 4950 6700 8600 11920 5 12.5 1500 P1 2.036 3.534 5.579 11.27 14.74 19.32 25.36 32.62 42.61 52.23 71.95 79.91 T2 137 240 385 800 1000 1400 1800 2450 3050 3850 5200 6100 1000 P1 1.594 2.840 4.465 9.919 13.36 17.63 23.21 29.04 38.43 47.23 66.84 73.88 T2 159 285 460 1050 1350 1900 2450 3250 4100 5200 7200 8300 750 P1 1.370 2.432 3.977 8.946 11.91 15.38 21.05 24.93 35.26 44.42 62.16 69.26 T2 182 325 540 1250 1600 2200 2950 3700 5000 6500 8900 10500 500 P1 1.126 1.967 3.121 6.794 9.104 11.16 16.00 17.60 27.75 32.91 45.05 55.40 T2 223 390 630 1400 1800 2350 3300 3850 5800 7100 9500 12400 6 16 1500 P1 1.728 3.019 4.930 11.06 13.63 19.62 23.11 33.22 39.52 46.71 57.25 77.70 T2 137 250 415 960 1200 1750 2200 3000 3700 4250 5400 7150 1000 P1 1.359 2.375 3.820 9.651 12.26 16.27 19.81 25.78 30.89 41.99 51.16 72.91 T2 159 290 480 1250 1600 2150 2800 3450 4300 5700 7200 10020 750 P1 1.170 2.023 3.326 7.871 9.877 12.97 15.60 20.64 26.61 37.26 45.01 65.59 T2 182 325 550 1350 1700 2250 2900 3650 4900 6700 8400 11920 500 P1 0.963 1.664 2.661 5.677 6.930 9.124 11.397 14.868 18.69 27.11 33.09 47.75 T2 223 400 650 1400 1750 2350 3150 3900 5100 7200 9100 12880 7 20 1500 P1 1.677 2.680 4.210 8.592 11.05 15.12 19.39 24.97 31.94 41.91 51.71 62.42 T2 164 285 455 970 1200 1750 2150 2950 3600 5000 5900 7540 1000 P1 1.329 2.094 3.368 7.77 9.301 13.05 16.70 21.97 27.088 37.65 46.95 58.25 T2 191 330 540 1250 1500 2250 2750 3850 4550 6700 8000 10490 750 P1 1.147 1.825 2.957 6.915 8.694 11.45 14.75 18.14 24.38 34.87 43.07 52.03 T2 219 380 630 1500 1850 2600 3200 4200 5400 8200 9700 12400 500 P1 0.873 1.466 2.278 5.241 6.478 8.613 10.81 13.18 18.06 25.45 31.64 40.69 T2 246 450 710 1650 2000 2800 3450 4500 5900 8800 10500 14310 8 25 1500 P1 1.205 2.152 3.531 6.526 8.323 11.82 14.19 18.38 22.32 30.80 38.03 51.46 T2 141 275 445 890 1150 1600 2050 2650 3300 4500 5600 7340 1000 P1 1.012 1.778 2.896 5.332 6.796 10.42 12.09 16.44 19.86 27.53 35.05 44.90 T2 178 340 540 1100 1400 2100 2600 3500 4350 6000 7700 9540 750 P1 0.824 1.516 2.340 4.877 6.108 9.484 11.129 14.76 17.95 25.08 31.69 42.47 T2 191 380 590 1300 1650 2500 3150 4150 5200 7200 9200 11920 500 P1 0.600 1.164 1.836 3.575 4.403 6.831 8.050 11.65 14.05 20.11 , 25.81 35.78 T2 205 435 670 1400 1750 2650 3350 4800 6000 8500 11000 14780 9 31.5 1500 P1 1.054 1.809 2.901 7.208 8.413 12.14 14.47 21.53 24.69 35.02 50.41 T2 146 260 430 1100 1350 2000 2550 3600 4300 4900 6200 8780 1000 P1 0.829 1.445 2.285 5.730 6.738 9.325 11.13 16.47 18.48 25.65 30.75 46.24 T2 168 305 510 1300 1600 2250 2900 3700 4800 6500 8100 11920 750 P1 0.689 1.223 1.973 4.548 5.473 7.469 8.868 11.95 14.91 21.21 25.35 36.44 T2 187 340 570 1350 1700 2350 3000 3850 5000 7000 8800 12400 500 P1 0.581 1.021 1.588 3.284 3.879 5.332 6.568 8.700 10.93 15.30 18.47 26.79 T2 228 410 670 1400 1750 2450 3250 4100 5400 7400 9300 13350 10 40 1500 P1 1.015 1.634 2.559 5.451 6.917 9.506 11.77 15.87 20.10 26.95 33.33 40.55 T2 173 300 485 1100 1350 2000 2450 3450 4300 6000 7100 9160 1000 P1 0.780 1.277 2.087 4.670 5.889 8.384 10.35 13.24 17.18 22.99 29.94 37.26 T2 196 345 590 1400 1700 2600 3150 4200 5400 7800 9400 12400 750 P1 0.704 1.095 1.812 4.159 5.222 6.691 8.296 10.709 14.08 19.78 24.15 32.39 T2 228 390 670 1600 1950 2700 3300 4450 5800 8500 10000 14310 500 P1 0.554 0, .884 1.387 3.053 3.770 4.984 6.147 7.662 10.48 14.46 18.34 23.85 T2 259 455 730 1700 2050 2900 3550 4650 6300 9000 11000 15260 11 50 1500 P1 0.787 1.430 2.182 4.226 5.339 7.295 8.872 12.07 14.44 20.33 25.42 32.07 T2 159 310 480 990 1300 1800 2300 3100 3900 5300 6900 8580 1000 P1 0.641 1.144 1.787 3.606 4.439 6.441 7.795 10.48 13.36 18.10 22.34 29.83 T2 191 360 570 1250 1600 2350 3000 4000 5300 7000 9000 11920 750 P1 0.525 0.966 1.511 3.221 3.839 5.829 6.992 9.088 11.38 16.18 20.76 27.24 T2 205 405 640 1450 1800 2750 3500 4450 5900 8200 11000 14300 500 P1 0.395 0.730 1.117 2.300 2.803 4.326 5.131 6.790 8.235 12.61 15.77 21.44 T2 223 455 700 1500 1900 2950 3700 4850 6200 9200 12000 16220 12 63 1500 P1 — 1.175 1.782 3.332 4.452 5.650 7.709 9.966 13.17 15.31 20.20 25.06 T2 — 280 450 890 1200 1650 2250 3000 3900 4600 6100 7820 1000 P1 — 0.865 1.402 2.488 3.394 4.22 6.399 7.787 11.57 13.39 20.37 22.77 T2 — 300 510 970 1350 1800 2750 3400 5000 5900 8100 10490 750 P1 — 0.709 1.152 2.147 2.889 3.691 5.141 6.825 9.659 11.60 15.45 20.40 T2 — 325 550 1100 1500 2050 2900 3900 5500 6700 9100 12400 500 P1 — 0.574 0.900 , 1.701 2.281 2.878 4.251 5.302 7.260 8.564 11.85 15.84 T2 — 390 630 1250 1700 2300 3400 4400 6000 7200 10000 13830
