HW直廓环面蜗杆减速器






概述:

  HW型直廓环面蜗杆减速器(JB/T7936-1999)因所采用的环面蜗杆副,其蜗杆轴向截面齿廓为直线,故称其为直廓环面蜗杆(亦称球面蜗杆),与其他各种蜗杆减速器相同,为空间交错轴传动,承载能力和传动效率较高,适用于重载、大功率、大转矩传动,如冶金、矿山、起重、运输、石油、化工、建筑等机械设备的减速传动。包括HWT、HWWT、HWB、HWWB型四种形式。

    工作条件:输入、输出轴交错角为90℃;蜗杆转速不超过1500r/min;蜗杆中间平面分度圆滑动速度不超过16m/s;蜗杆轴可正、反向运转;工作环境温度为-40℃~40℃。当工作环境温度低于0℃时,启动前润滑油必须加热到0℃以上,或采用低凝固点的润滑油;高于40℃时,必须采取冷却措施。

  (1)适用范围

    本标准规定了直廓环面蜗杆减速器的主要基本参数、技术要求、承载能力和选用方法。主要适用于冶金、矿山、起重、运输、石油、化工、建筑等机械设备的减速传动。其使用条件为:两轴交错角为90°;蜗杆转速不超过1500r/min;蜗杆中间平面分度圆滑动速度不超过16m/s;减速器工作的环境温度为0~40℃,当环境温度低于0℃或高于40℃时,润滑油要相应加热或冷却;蜗杆轴可正、反向运转。

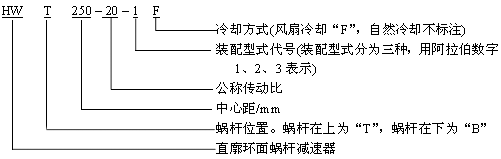

    (2) 标记示例
    HW型直廓环面蜗杆减速机(JB-T7936-1999)

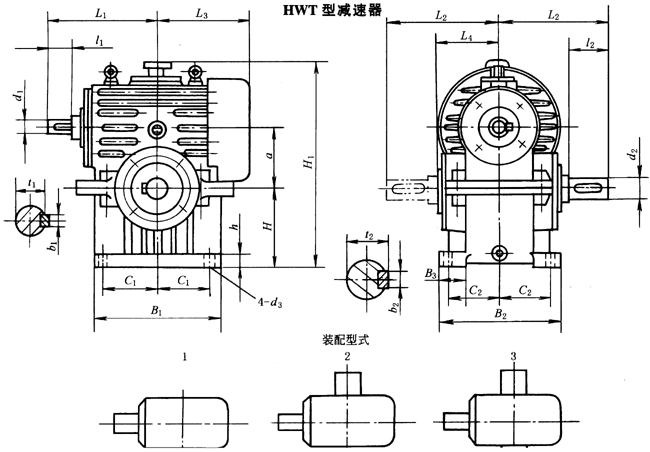

HWT型减速器外形、安装尺寸及装配型式JB/T7936—1999

HW型直廓环面蜗杆减速机

型 号
a
B1
B2
B3
C1
C2
H
d1
l1
b1
t1
L1
HWT100
100
250
220
50
100
90
140
28js6
60
8
31
220
HWT125
125
280
260
60
115
105
160
35k6
80
10
38
260
HWT160
160
380
310
70
155
130
200
45k6
110
14
48.5
340
HWT200
200
450
360
80
185
150
250
55m6
110
16
59
380
HWT250
250
540
430
100
225
180
280
65m6
140
18
69
460
HWT280
280
640
500
110
270
210
315
75m6
140
20
79.5
530
HWT315
315
700
530
120
280
225
355
80m6
170
22
85
590
HWT355
355
750
560
130
300
245
400
85m6
170
22
90
610
HWT400
400
840
620
160
315
260
450
95m6
170
25
100
660
HWT450
450
930
700
190
355
300
500
100m6
210
28
106
740
HWT500
500
1020
760
200
400
320
560
110m6
210
28
116
790
型号
d2
l2
b2
t2
L2
L3
L4
H1
h
d3
油量/L
重量/kg
HWT100
50k6
82
14
53.5
220
220
120
374
25
16
7
69
HWT125
60m6
82
18
64
240
260
142
430
30
20
9
129
HWT160
75m6
105
20
79.5
310
320
177
530
35
24
18
175
HWT200
90m6
130
25
95
350
380
192
640
40
24
38
290
HWT250
110m6
165
28
116
430
440
230
765
45
28
55
490
HWT280
120m6
165
32
127
470
530
255
855
50
35
71
750
HWT315
130m6
200
32
137
500
555
260
930
55
35
95
1030
HWT355
140m6
200
36
148
530
590
300
1040
60
35
126
1640
HWT400
150m6
200
36
158
560
655
310
1225
70
42
170
2170
HWT450
170m6
240
40
179
640
705
360
1345
75
42
220
2690
HWT500
180m6
240
45
190
670
775
380
1490
80
42
275
3410


HWB型减速器外形、安装尺寸及装配型式JB/T7936—1999

单位:mm

型 号
a
B1
B2
B3
C1
C2
H
d1
l1
b1
t1
L1
HWB100
100
250
220
50
100
90
100
28js6
60
8
31
220
HWB125
125
280
260
60
115
105
125
35k6
80
10
38
260
HWB160
160
380
310
70
155
130
160
45k6
110
14
48.5
340
HWB200
200
450
360
80
185
150
180
55m6
110
16
59
380
HWB250
250
540
430
90
225
180
200
65m6
140
18
69
460
HWB280
280
640
500
110
270
210
225
75m6
140
20
79.5
530
HWB315
315
700
530
120
280
225
250
80m6
170
22
85
590
HWB355
355
750
560
130
300
245
280
85m6
170
22
90
610
HWB400
400
840
620
140
315
260
315
95m6
170
25
100
660
HWB450
450
930
700
150
355
300
355
100m6
210
28
106
740
HWB500
500
1020
760
170
400
320
400
110m6
210
28
116
790

型 号
d2
l2
b2
t2
L2
L3
L4
H1
h
d3
油量/L
重量/kg
HWB100
50k6
82
14
53.5
220
220
120
373
25
16
3
70
HWB125
60m6
82
18
64
240
260
142
445
30
20
4
132
HWB160
75m6
105
20
79.5
310
320
177
560
35
24
8
170
HWB200
90m6
130
25
95
350
380
192
655
40
24
13
280
HWB250
110m6
165
28
116
430
440
230
800
45
28
21
475
HWB280
120m6
165
32
127
470
530
255
910
50
35
27
725
HWB315
130m6
200
32
137
500
555
260
963
55
35
35
1030
HWB355
140m6
200
36
148
530
590
300
1082
60
35
48
1590
HWB400
150m6
200
36
158
560
655
310
1230
70
42
60
2140
HWB450
170m6
240
40
179
640
705
360
1375
75
42
85
2510
HWB500
180m6
240
45
190
670
775
390
1510
80
42
110
3370

额定输入功率P1及额定输出转矩T2           /kw, /N·m



公称传
动比i
输入转速
n1/r·min-1
功率
转矩
中 心 距 /mm
100
125
160
200
250
280
315
355
400
450
500
10
1500
P1
T2
11.5
665
20.8
1220
35.4
2100
65.5
3840
111.0
6660
145.0
8670
190.0
11380
248.0
14900
329.0
19720
431.0
26450
526.0
32260
1000
P1
T2
9.2
790
16.8
1460
28.9
2530
53.7
4660
92.3
8190
122.0
10800
161.0
14290
213.0
18910
283.0
25080
369.0
33470
464.0
42080
750
P1
T2
8.0
910
14.8
1700
25.6
2960
47.8
5490
82.9
9740
110.0
12910
147.0
17300
196.0
23030
260.0
30500
338.0
40590
433.0
51990
500
P1
T2
6.1
1040
11.6
1970
38.7
6600
68.1
11870
90.7
15800
122.0
21260
163.0
28390
217.0
37740
284.0
50550
367.0
65350
300
P1
T2
4.2
1170
8.1
2250
14.6
4140
28.1
7890
50.8
14570
68.5
19670
93.3
26770
126.0
36160
169.0
48470
223.0
65360
289.0
84880
12.5
1500
P1
T2
10.6
725
19.4
1330
33.0
2290
58.3
4050
99.4
7060
130.0
9210
171.0
12110
223.0
15830
293.0
20760
384.0
27830
475.0
34440
1000
P1
T2
8.4
845
15.6
1580
26.8
2740
47.7
4890
82.2
8620
109.0
11420
145.0
15190
191.0
20010
253.0
26490
330.0
35330
418.0
44800
750
P1
T2
7.3
970
13.6
1820
23.7
3210
42.4
5740
73.6
10210
97.6
13540
131.0
18170
175.0
24250
232.0
32140
303.0
42920
309.0
55000
500
P1
T2
5.5
1100
10.5
2090
18.7
3760
34.1
6870
60.2
12400
80.4
16540
108.0
22290
145.0
29830
193.0
39670
253.0
53200
327.0
68850
300
P1
T2
3.7
1200
7.2
2320
13.1
4290
24.6
8050
44.5
14920
60.2
20190
82.2
27540
111.0
37310
149.0
50100
198.0
67750
257.0
88130
14
1500
P1
T2
9.3
705
17.3
1300
29.4
2250
51.8
3970
88.3
6910
115.0
9000
151.0
11810
197.0
15440
260.0
20360
342.0
27380
419.0
33560
1000
P1
T2
7.4
830
13.9
1550
23.9
2710
42.5
4810
73.2
8470
97.0
11220
129.0
14890
169.0
19580
224.0
25910
294.0
34740
370.0
43730
750
P1
T2
6.4
950
12.2
1800
21.1
3170
37.8
5650
65.5
10050
87.0
13310
117.0
17850
155.0
23780
206.0
31530
269.0
42040
345.0
53940
500
P1
T2
4.9
1080
9.4
2070
16.8
3710
30.5
6770
53.8
12220
71.7
16280
96.5
21910
129.0
29280
172.0
38960
225.0
52230
291.0
67560
300
P1
T2
3.3
1170
6.5
2280
11.8
4210
22.1
7880
40.0
14600
54.0
19720
73.6
26870
99.5
36330
133.0
48760
176.0
65880
229.0
85610
16
1500
P1
T2
8.1
690
14.8
1250
25.2
2170
45.6
4130
78.0
7210
102.0
9440
134.0
12430
175.0
16230
230.0
21240
301.0
28430
390.0
36860
1000
P1
T2
6.5
815
11.9
1490
20.7
2630
37.3
4990
64.4
8790
85.0
11630
114.0
15560
150.0
20510
198.0
27020
259.0
36240
334
46650
750
P1
T2
5.7
940
10.5
1740
18.2
3050
33.1
5850
57.6
10400
76.4
13820
103.0
18540
137.0
24750
182.0
32840
237.0
43910
306.0
56530
500
P1
T2
4.3
1070
8.2
2020
14.5
3620
26.6
6980
47.1
12610
62.8
16850
84.7
22720
113.0
30420
151.0
40480
198.0
54360
256.0
68970
300
P1
T2
2.9
1160
5.7
2240
10.3
4130
19.1
8050
34.7
14950
46.9
20250
64.1
27660
86.9
37490
117.0
50390
155.0
68260
201.0
88870
18
1500
P1
T2
7.4
705
13.5
1270
23.0
2210
41.7
4180
71.5
7340
93.6
9600
124.0
12700
162.0
16580
211.0
21620
275.0
28830
357.0
37460
1000
P1
T2
6.0
845
10.8
1510
18.8
2660
34.1
5050
58.9
8920
77.7
11760
104.0
15750
138.0
20900
181.0
27400
237.0
36760
306.0
47420
750
P1
T2
5.1
950
9.5
1760
16.6
3100
30.2
5920
52.6
10550
69.7
13980
93.7
18810
125.0
25110
166.0
33320
217.0
44640
280.0
57500
500
P1
T2
3.9
1070
7.4
2040
13.2
3660
24.2
7030
42.9
12760
57.2
17020
77.3
23000
104.0
30820
138.0
41020
181.0
55150
234.0
71380
300
P1
T2
2.6
1150
5.1
2220
9.3
4100
17.3
7970
31.4
14860
42.6
20110
58.3
27530
79.1
37360
106.0
50250
141.0
68230
184.0
88860
20
1500
P1
T2
6.4
700
11.9
1300
20.3
2250
35.9
3980
61.2
6950
79.9
9070
105.0
11910
137.0
15540
180.0
20450
237.0
27510
292.0
33890
1000
P1
T2
5.1
825
9.6
1550
16.5
2700
29.4
4810
50.7
8490
66.7
11180
88.8
14880
118.0
19730
156.0
26130
203.0
34860
257.0
44120
750
P1
T2
4.4
940
8.4
1790
14.6
3160
26.1
5650
45.4
10060
60.2
13350
80.7
17900
108.0
23860
143.0
31650
186.0
42290
239.0
54320
500
P1
T2
3.4
1070
6.5
2060
11.6
3700
21.1
6760
37.2
12230
49.6
16300
66.8
21950
89.3
29350
119.0
39060
156.0
52450
202.0
67870
300
P1
T2
2.3
1140
4.5
2230
8.1
4130
15.2
7730
27.5
14380
37.2
19420
50.8
26500
68.7
35850
92.3
48150
122.0
65190
158.0
84770
22.4
1500
P1
T2
6.1
730
11.1
1310
18.9
2270
33.4
4020
57.1
7040
74.6
9190
98.4
12120
128.0
15800
168.0
20700
220.0
27740
285.0
35920
1000
P1
T2
4.7
830
8.8
1540
15.2
2710
27.3
4840
47.2
8590
62.2
11320
82.9
15090
110.0
20060
145.0
26390
190.0
35350
245.0
45580
750
P1
T2
4.1
960
7.8
1800
13.5
3190
24.3
5690
42.2
10150
56.0
13470
75.2
18100
100.0
24120
133.0
32000
174.0
42780
224.0
55070
500
P1
T2
3.1
1080
6.0
2060
10.7
3720
19.5
6800
34.5
12300
46.1
16420
62.2
22170
83.1
29640
111.0
39450
145.0
52960
188.0
68580
300
P1
T2
2.1
1150
4.1
2220
7.5
4130
14.0
7740
25.5
14400
34.4
19480
47.1
26640
63.7
36050
85.7
48460
113.0
65650
147.0
85490
25
1500
P1
T2
5.7
740
10.4
1340
17.7
2320
31.3
4100
53.5
7180
70.1
9400
92.4
12390
121.0
16190
158.0
21150
206.0
28270
268.0
36730
1000
P1
T2
4.5
860
8.2
1570
14.3
2770
25.5
4930
44.1
8740
58.3
11540
77.6
15360
103.0
20390
136.0
26850
178.0
36070
230.0
46590
750
P1
T2
3.9
980
7.2
1830
12.6
3230
22.7
5800
39.4
10330
52.4
13710
70.3
18410
93.8
24580
125.0
32630
163.0
43700
210.0
56290
500
P1
T2
2.9
1090
5.6
2090
10.0
3770
18.2
6900
32.2
12500
43.0
16700
58.0
22530
77.8
30180
104.0
40190
136.0
54030
176.0
69960
300
P1
T2
2.0
1160
3.8
2240
6.9
4170
13.0
7830
23.7
14580
32.1
19760
43.8
26990
59.5
36620
80.0
49250
106.0
66850
138.0
87070
28
1500
P1
T2
5.2
740
9.4
1330
16.1
2310
28.5
4100
49.0
7200
64.2
9430
84.9
12490
111.0
16310
145.0
21250
188.0
28310
244.0
36760
1000
P1
T2
4.1
855
7.5
1560
13.0
2750
23.2
4920
40.3
8740
53.2
11540
71.1
15420
94.1
20400
125.0
27040
162.0
35990
210.0
46670
750
P1
T2
3.5
960
6.6
1810
11.5
3210
20.6
5780
36.0
10330
47.7
13690
64.2
18410
85.7
24590
114.0
32640
149.0
43810
192.0
56460
500
P1
T2
2.6
1060
5.0
2040
9.0
3690
16.5
6770
29.3
12310
39.1
16430
52.9
22220
70.9
29780
94.4
39660
124.0
53420
161.0
69150
300
P1
T2
1.8
1120
3.4
2190
6.3
4060
11.8
7630
21.5
14270
29.1
19330
39.8
26460
54.0
35940
72.7
48360
96.4
65810
126.0
85740


减速器的许用输入热功率PG和总传动功率η

公称
传动
比i
输入转
速n1/
r·min-1
中心距/mm
中心距/mm
100
125
160
200
250
280
315
355
400
450
500
100
125
160
200
250
280
315
355
400
450
500
许用输入热功率Pc/kw
总传动效率η/%
10
1500
6.5
11
19
31
50
65
84
100
125
150
185
88.61
89.87
90.90
89.83
91.94
91.62
91.78
92.06
91.84
94.03
93.98
1000
5.1
8.2
15
25
40
54
70
84
100
120
145
87.72
88.78
89.43
88.65
90.64
90.43
90.67
90.69
90.53
92.66
92.64
750
4.3
7.1
12
21
34
43
54
70
86
100
125
87.15
88.00
88.59
87.99
90.01
89.92
90.17
90.02
89.87
92.01
91.99
500
3.2
5.6
8.6
16
26
32
40
50
65
80
92
87.08
86.74
87.70
87.11
89.03
88.98
89.01
88.96
88.83
90.91
90.95
300
2.2
3.9
6.4
11
19
24
31
37
45
58
70
85.37
83.13
86.90
86.05
87.90
88.00
87.93
87.95
87.89
89.82
90.01
12.5
1500
5.9
9.6
17
29
45
58
75
92
115
135
155
87.69
87.90
88.97
89.07
91.06
90.83
90.80
91.01
90.84
92.92
92.96
1000
4.6
7.5
13
23
36
45
56
75
92
115
130
85.98
86.57
87.39
87.62
89.63
89.55
89.54
89.55
89.49
91.51
91.61
750
3.9
6.6
11
19
31
38
47
64
78
94
115
85.18
85.79
86.83
86.78
88.93
88.93
88.92
88.83
88.81
90.81
90.92
500
3.0
5.0
8
14
23
29
36
45
58
73
88
85.47
85.07
85.93
86.10
88.03
87.92
88.20
87.92
87.84
89.87
89.98
300
2.0
3.5
5.7
9.2
17
22
28
35
40
50
67
83.16
82.62
83.97
83.91
85.97
86.00
85.91
86.19
86.22
87.74
87.93
14
1500
5.4
8.8
15
27
42
55
72
88
107
130
152
86.59
85.83
87.42
87.54
89.39
89.39
89.34
89.52
89.45
91.45
91.49
1000
4.3
7.0
12
21
33
42
53
72
86
106
125
85.41
84.92
86.35
86.18
88.11
88.08
87.90
88.23
88.08
89.98
90.00
750
3.6
6.2
10
18
28
35
45
60
74
90
107
84.78
84.26
85.80
85.37
87.50
87.38
87.13
87.62
87.42
89.26
89.29
500
2.8
4.7
7.5
13
21
27
35
42
54
69
83
83.92
83.85
84.08
84.51
86.48
86.45
86.45
86.42
86.24
88.38
88.40
300
1.8
3.2
5.3
8.6
15
20
26
33
38
48
62
81.00
80.13
81.51
81.46
83.38
83.43
83.40
83.41
83.75
85.51
85.40
16
1500
5.0
8.1
14
25
39
53
70
84
100
125
150
86.32
85.58
87.26
87.11
88.90
89.01
89.22
89.20
88.82
90.84
90.90
1000
4.0
6.7
11
20
31
39
50
70
80
98
120
84.70
84.58
85.83
85.78
87.52
87.73
87.52
87.67
87.50
89.72
89.56
750
3.4
5.8
9.0
17
26
34
43
54
71
85
100
83.55
83.96
84.90
84.99
86.83
86.99
86.56
86.88
86.77
89.10
88.84
500
2.6
4.3
7.0
12
20
26
34
40
50
65
78
84.05
83.20
84.32
84.13
85.83
86.02
86.00
86.31
85.94
88.02
86.37
300
1.6
3.0
5.0
8.0
14
19
25
31
37
46
58
81.06
79.64
81.26
81.07
82.87
83.05
83.00
82.99
82.84
84.71
85.05
18
1500
4.5
7.4
13
22
35
46
60
77
92
112
135
85.50
84.43
86.24
85.89
87.96
87.88
87.76
87.69
87.80
89.83
89.91
1000
3.6
6.0
10
17
28
35
45
60
75
91
110
84.26
83.65
84.66
84.60
86.51
86.46
86.51
86.51
86.47
88.60
88.52
750
3.0
5.1
8.2
15
24
30
39
48
63
79
95
83.59
83.13
83.80
83.98
85.93
85.93
86.00
86.06
85.99
88.13
87.98
500
2.3
4.0
6.5
10
18
23
30
37
45
57
73
82.08
82.47
82.95
82.97
84.95
84.98
84.98
84.64
84.90
87.03
87.12
300
165
2.7
4.5
7.4
12
16
22
28
34
42
53
79.39
78.13
79.13
78.95
81.10
80.90
80.92
80.94
81.24
82.93
82.76
20
1500
4.0
6.7
12
19
32
40
50
70
85
100
125
83.80
83.70
84.92
84.94
87.00
96.97
86.90
86.90
87.07
88.93
88.92
1000
3.2
5.4
9.0
15
26
32
40
50
70
85
100
82.62
82.47
83.58
83.56
, 85.53
85.61
85.59
85.40
85.55
87.71
87.68
750
2.7
4.5
7.5
13
22
28
36
43
55
73
90
81.84
81.63
82.91
82.93
84.88
84.95
84.97
84.63
84.78
87.10
87.06
500
2.1
3.5
6.0
9.0
16
21
27
34
40
50
68
80.37
80.94
81.46
81.82
83.96
83.93
93.92
83.94
83.82
85.86
85.81
300
1.4
2.4
4.0
6.7
11
15
19
25
31
38
48
75.95
75.93
78.13
77.92
80.12
79.99
79.93
79.96
79.93
81.88
82.21
22.4
1500
3.7
6.3
10
18
30
38
48
65
81
97
120
83.54
82.38
83.84
84.02
86.06
85.99
85.98
86.16
86.01
88.02
87.98
1000
3.0
5.0
8.2
14
24
30
39
47
65
80
96
82.18
81.44
82.97
82.50
84.69
84.69
84.71
84.86
84.70
86.58
86.58
750
2.5
4.2
7.0
12
20
26
34
40
51
69
85
81.72
80.54
82.47
81.72
83.95
83.95
84.01
84.18
83.97
85.81
85.81
500
1.9
3.2
5.5
8.5
15
20
25
32
38
47
64
81.06
79.89
80.89
81.14
82.96
82.88
82.93
82.99
82.70
84.98
84.88
300
1.3
2.2
3.7
6.3
10
14
18
23
29
36
44
76.45
75.59
76.88
77.18
78.84
79.06
78.96
79.01
78.94
81.11
81.19
25
1500
3.5
6.0
9.0
17
28
36
46
60
78
94
115
83.22
82.60
84.03
83.97
86.03
85.96
85.96
85.77
85.81
87.97
87.86
1000
2.7
4.7
7.5
13
23
29
38
45
60
76
92
81.68
81.83
82.78
82.62
84.70
84.59
84.59
84.60
84.37
86.60
86.57
750
2.3
4.0
6.5
11
19
25
33
38
48
65
86
80.54
81.47
82.17
81.90
84.04
83.86
83.94
83.99
83.67
85.93
85.92
500
1.8
3.0
5.0
8.0
15
19
24
30
37
45
60
80.32
79.75
80.56
81.01
82.95
82.99
83.01
82.89
82.58
84.89
84.94
300
1.2
2.0
3.5
6.0
9.0
13
18
22
28
35
40
74.36
75.58
77.48
77.22
78.87
78.92
79.00
78.91
78.93
80.86
80.89
28
1500
3.2
5.4
8.5
15
26
33
43
55
74
90
107
81.27
80.81
81.94
82.16
83.92
83.89
84.02
83.92
83.70
86.00
86.04
1000
2.5
4.3
7.1
12
21
27
35
42
55
73
88
79.40
79.20
80.54
80.74
82.57
82.59
82.58
82.54
82.36
84.59
84.62
750
2.1
3.7
6.1
10
18
23
30
37
45
60
76
78.33
78.31
79.31
80.12
81.94
81.96
81.89
81.94
81.76
83.96
83.97
500
1.6
2.8
4.7
7.6
13
17
22
28
35
43
55
77.61
77.67
78.05
78.11
79.98
80.00
79.96
79.96
79.98
82.01
81.77
300
1.1
1.9
3.2
5.5
8.5
12
16
20
26
33
39
71.07
73.57
73.61
73.86
75.81
75.87
75.94
76.02
75.98
77.98
77.73
31.5
1500
3.0
5.1
8.1
14
25
31
40
50
70
86
100
79.61
78.96
80.06
79.85
81.82
82.06
81.97
81.95
82.08
83.76
84.08
1000
2.4
4.0
6.7
11
20
26
33
40
50
70
83
78.30
77.36
78.60
78.78
80.66
80.70
80.73
80.70
80.68
82.82
82.85
750
1.9
3.4
5.8
9.2
17
21
27
36
43
55
72
77.74
76.46
77.60
78.18
79.90
79.87
79.96
80.00
79.85
82.25
82.11
500
1.4
2.6
4.3
7.2
12
16
21
27
34
41
50
75.23
73.05
75.43
74.96
77.05
77.00
76.88
76.91
76.96
78.97
78.89
300
1.0
1.8
3.0
5.1
8.0
11
15
19
25
32
38
72.28
71.98
71.30
72.30
74.11
73.98
74.17
73.93
74.02
75.97
76.12
35.5
1500
2.7
4.6
7.4
13
22
29
37
46
62
80
94
77.94
76.93
78.06
77.95
80.01
80.01
79.88
80.01
80.12
81.78
81.80
1000
2.2
3.6
6.1
10
18
23
30
38
46
60
78
76.78
75.86
76.49
76.50
78.50
78.49
78.52
78.52
78.58
80.26
80.59
750
1.7
3.1
5.2
8.4
15
19
25
33
40
50
65
75.94
75.55
75.66
75.96
77.96
77.91
78.02
77.97
78.00
79.71
80.17
500
1.3
2.6
4.0
6.6
11
14
19
24
31
38
46
72.55
72.43
73.03
73.18
74.99
75.05
74.98
74.92
74.93
77.13
77.17
300
0.9
1.6
2.8
4.5
7.3
10
13
17
22
29
35
66.03
69.04
68.99
68.53
70.79
70.82
70.93
71.01
70.91
72.92
73.29
40
1500
2.4
4.1
6.8
12
20
26
34
42
54
73
89
74.29
75.36
76.25
76.20
77.95
78.01
77.96
77.92
77.98
79.79
79.71
1000
1.9
3.3
5.6
9.0
16
22
27
35
43
53
72
72.68
74.01
74.51
74.58
76.71
76.76
76.61
76.61
76.65
78.56
78.65
750
1.5
2.8
4.7
7.6
13
18
24
30
37
45
58
71.62
73.05
73.80
73.90
76.04
76.06
75.92
75.96
75.99
77.93
78.12
500
1.2
2.2
3.5
6.0
9.4
13
17
22
28
35
42
70.60
70.42
71.20
71.06
72.94
72.86
73.00
72.94
72.96
74.99
74.75
300
0.8
1.5
2.6
4.0
6.7
9.1
12
16
20
26
32
63.84
65.29
66.22
66.79
69.06
68.91
68.83
68.86
68.94
70.98
70.94
45
1500
2.2
3.7
6.4
11
18
24
31
39
49
66
83
73.18
72.86
73.76
74.09
75.88
75.91
76.02
76.01
75.92
77.77
78.07
1000
1.7
3.0
5.1
8.3
14
19
25
32
40
50
66
72.23
71.35
72.79
72.98
74.73
74.85
74.79
74.82
74.80
76.71
76.65
750
1.3
2.5
4.3
7.2
12
16
22
27
34
42
53
71.47
70.24
72.08
72.05
73.92
74.07
73.97
74.02
74.01
75.96
75.72
500
1.0
2.0
3.2
5.5
8.7
12
16
20
26
32
40
69.08
67.93
69.38
69.80
72.18
71.82
72.00
72.02
72.02
73.94
73.96
300
0.7
1.3
2.3
3.8
6.2
8.4
11
15
18
24
30
62.19
63.49
65.21
64.57
66.96
66.95
66.85
66.93
67.00
69.00
68.93
50
1500
2.0
3.4
6.0
9.8
17
22
29
36
45
60
78
71.84
71.97
73.36
73.18
75.02
74.94
74.97
74.96
74.96
77.05
76.76
1000
1.5
2.7
4.7
7.7
13
18
24
30
37
47
60
69.68
70.92
72.01
71.50
73.60
73.60
73.71
73.63
73.62
75.64
75.67
750
1.2
2.3
3.9
6.8
11
14
19
25
32
39
48
68.11
69.74
71.37
70.74
72.96
72.93
73.06
72.94
72.92
74.95
75.11
500
0.9
1.7
3.0
5.0
8.0
11
15
18
24
30
37
66.95
68.68
68.29
68.81
71.01
71.03
70.93
70.86
70.96
72.99
72.96
300
0.6
1.2
2.1
3.6
5.7
7.4
9.4
14
17
22
29
62.18
63.77
64.47
64.30
66.24
66.07
66.00
65.92
65.88
67.92
67.99
56
1500
1.7
3.1
5.4
9.0
15
20
26
33
42
55
73
70.29
69.60
71.04
70.90
72.94
72.97
72.91
73.01
72.96
74.99
74.94
1000
1.3
2.5
4.3
7.2
12
16
21
27
34
43
55
67.54
68.63
69.51
69.37
71.32
71.42
71.40
71.45
71.49
73.44
73.43
750
1.1
2.1
3.6
6.3
10
13
17
23
30
36
44
66.63
68.36
69.17
68.81
70.77
70.92
70.91
70.93
70.99
72.94
72.93
500
0.8
1.5
2.7
4.7
7.5
10
13
17
22
28
34
63.23
64.43
66.42
66.74
68.80
69.13
69.05
68.93
68.99
70.95
70.92
300
0.5
1.0
1.9
3.3
5.3
6.8
8.7
12
16
20
27
59.65
61.81
61.39
61.58
63.77
64.03
63.87
63.93
63.94
65.98
65.91
63
1500
-
-
-
8.1
14
18
24
31
40
49
68
-
-
-
70.15
72.09
71.89
71.89
71.93
71.99
73.94
74.18
1000
-
-
-
6.7
11
14
19
25
32
40
49
-
-
-
68.69
70.41
70.34
70.51
70.54
70.49
72.46
72.53
750
-
-
-
5.8
9.0
12
16
21
27
34
41
-
-
-
68.09
69.74
69.83
70.02
70.05
69.97
71.95
71.93
500
-
-
-
4.3
7.0
9.3
12
16
20
26
32
-
-
-
66.25
67.93
68.27
67.87
68.01
67.98
70.00
70.00
300
-
-
-
3.0
5.0
6.3
8.0
11
15
18
25
-
-
-
60.58
62.95
63.05
62.84
62.91
62.87
64.90
64.98

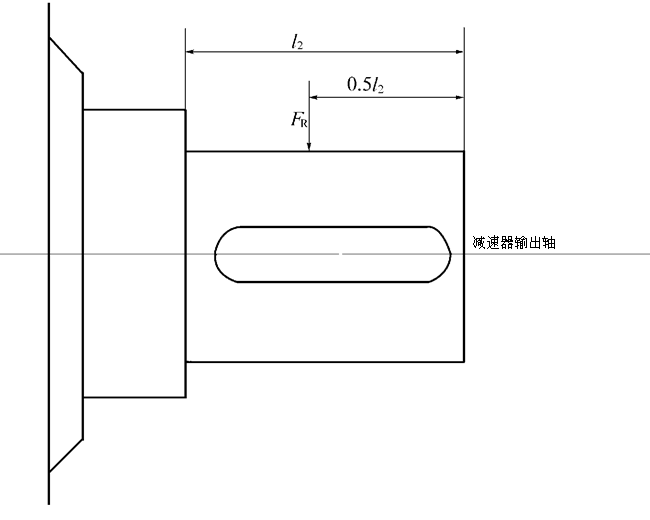

 减速器输出轴伸许用径向载荷FR

中心距/mm
100
125
160
200
250
280
315
355
400
450
500
许用径向载荷/N
3000
4500
8000
12700
21000
24000
27000
30000
35000
37000
40000

HWT、HWB型直廓环面蜗杆减速器输出轴伸许用径向载荷JB/T7936—1999

工况系数KA

原动机
载荷性质
每日工作时间/h
≤0.5
>0.5~1
>1~2
>2~10
>10~24
电机
均匀,轻微冲击,
中等冲击,
强冲击
0.80
0.90
1.10
0.90
1.00
1.20
1.00
1.20
1.30
1.20
1.30
1.50
1.30
1.50
1.75
多缸发动机
均匀,轻微冲击,
中等冲击,
强冲击
0.90
1.05
1.25
1.05
1.15
1.40
1.15
1.40
1.50
1.40
1.50
1.75
1.50
1.75
2.00
单缸发动机
均匀,轻微冲击,
中等冲击,
强冲击
0.95
1.10
1.30
,
1.10
1.20
1.45
1.20
1.45
1.55
1.45
1.55
1.80
1.55
1.80
2.10









                                       苏ICP备11028451号-1
