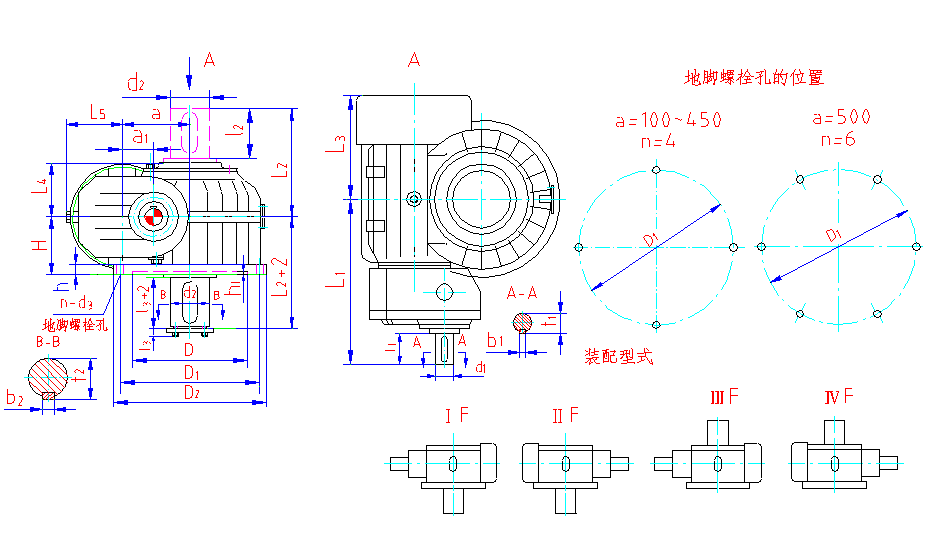

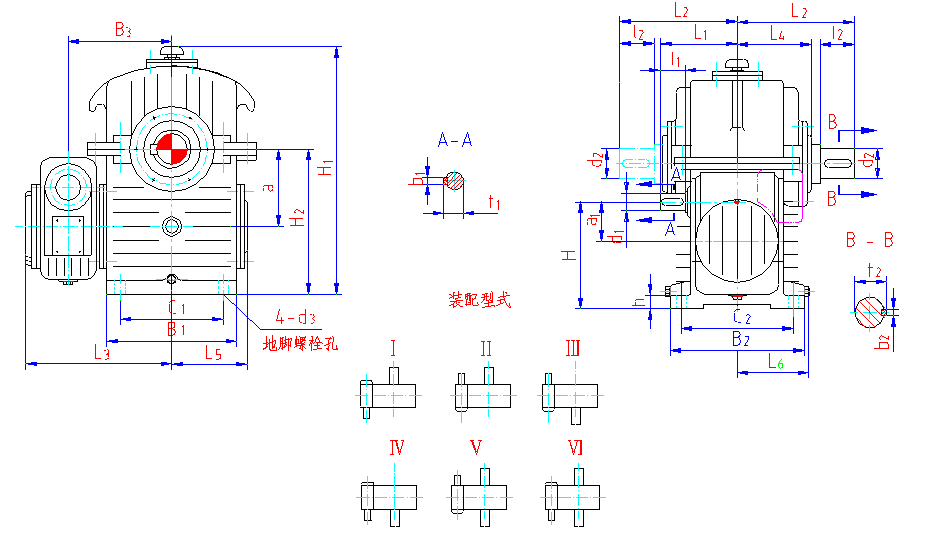

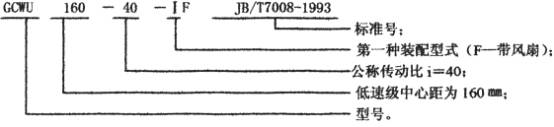

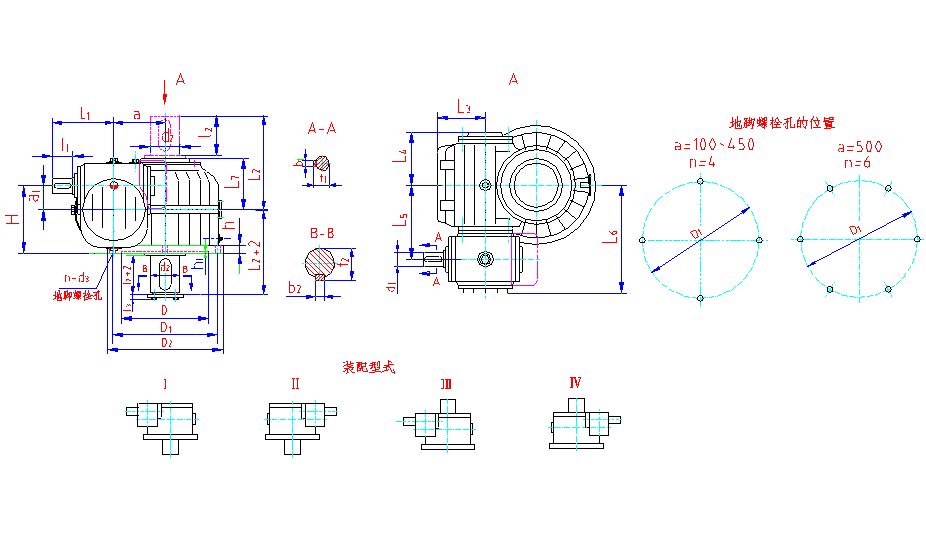

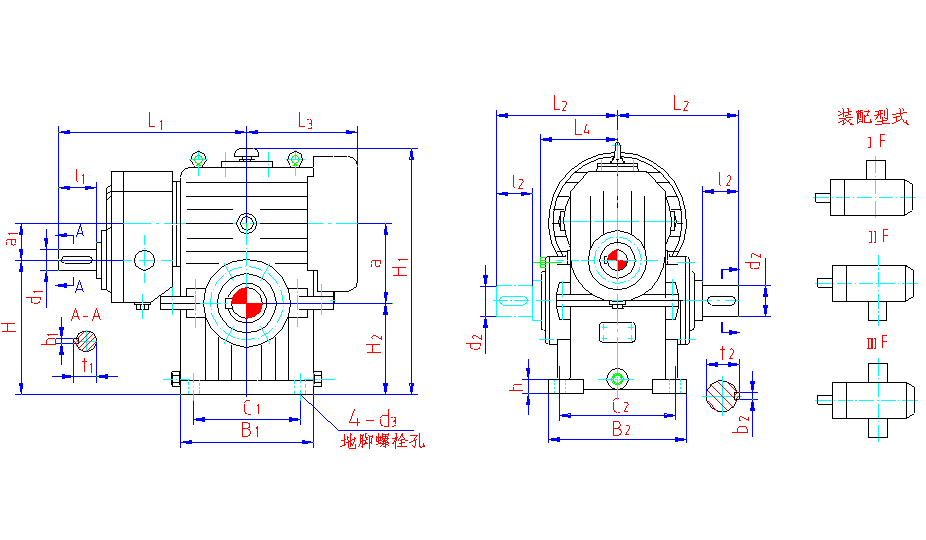

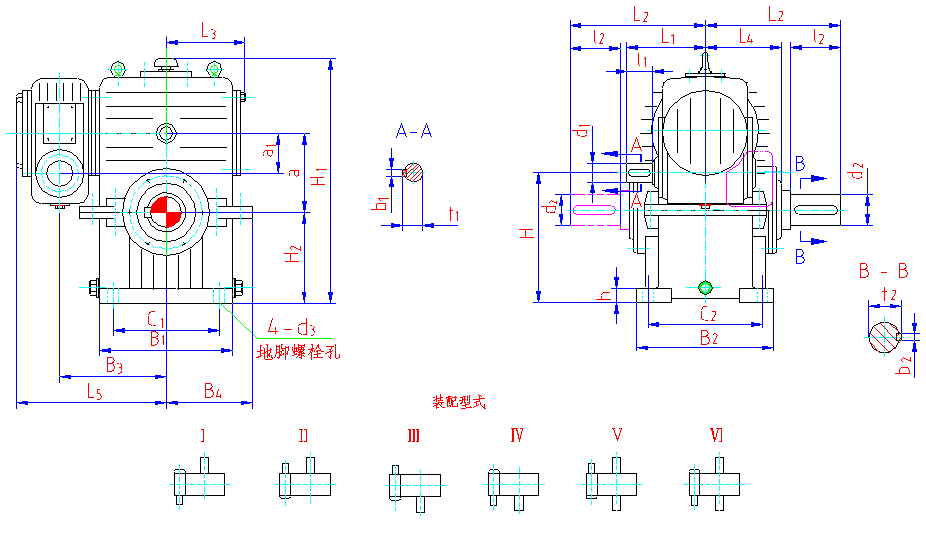

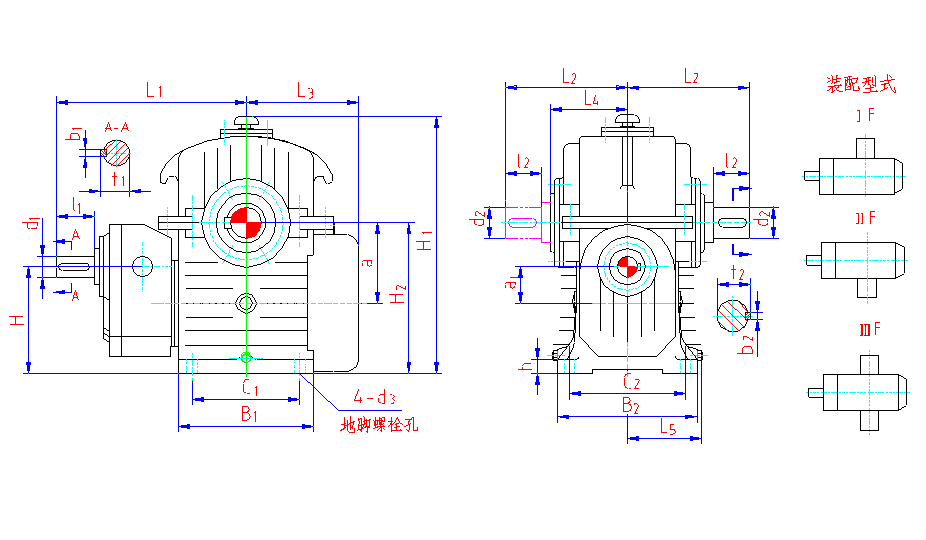

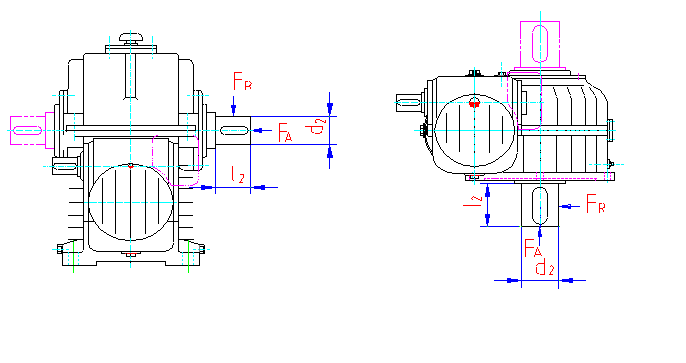

1 概述     双级蜗杆及齿轮—蜗杆减速器采用机械部标准JB/T7008—1993《ZC1型双级蜗杆及齿轮蜗杆减速器》，是我公司圆弧圆柱蜗杆减速器和硬齿面齿轮减速器的两大模块的组合，具有传动比大、承载能力大、传动效率高、使用可靠、寿命长等优点。适用于冶金、矿山、起重、运输、化工、建筑、建材及轻工等行业。 本减速器工作条件应符合下列要求： a)输入轴最高转速不大于1500 r/min 。 b)工作环境温度为-40 ～ +40℃。 当工作环境温度低于0℃时，起动前润滑油必须加热到0℃以上或采用低凝固点的润滑油。当工作环境温度高于40℃时，必须采取隔热和冷却措施。 c)可正反向运转。 2 型号与标记 2.1 型号 CCWU—低速级为蜗杆在蜗轮之下的双级蜗杆减速器； CCWS—低速级为蜗杆在蜗轮之侧的双级蜗杆减速器； CCWO—低速级为蜗杆在蜗轮之上的双级蜗杆减速器； GCWU—低速级为蜗杆在蜗轮之下的齿轮－蜗杆减速器； GCWS—低速级为蜗杆在蜗轮之侧的齿轮－蜗杆减速器； GCWO—低速级为蜗杆在蜗轮之上的齿轮－蜗杆减速器。 字母的含义: C－表示蜗杆类别为ZC1型； G－表示齿轮； W－表示蜗杆减速器； U、S、O－分别表示低速级蜗杆位于蜗轮之下、之侧、之上。 2.2标记示例： 3 基本参数 3.1减速器高速级与低速级的中心距及组合见表1。 3.2双级蜗杆减速器的公称传动比见表2。 3.3齿轮-蜗杆减速器的公称传动比见表3。                   表1减速器高速级与低速级的中心距及组合       单位：㎜ 型号                       高速级及低速级中心距 GCWU CCWU 高速级    63  80 100 125 160    200 250 低速级 100 125 160 200 250 315 355 400 450 500 GCWS CCWS 高速级    63  80 100 125 160    200 250 低速级 100 125 160 200 250 315 355 400 450 500 GCWO CCWO 高速级    63  80 100 125 －     －  － 低速级 100 125 160 200 250 － － －  －  －     表2 双级蜗杆减速器的公称传动比                公称传动比i 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 3550     表3齿轮－蜗杆减速器的公称传动比                  公称传动比 i 35.5 40 45 50 56 63 71 80 90 100 112 125 140 160 180 200 224 250 280 315 4 减速器的型式与尺寸 4.1 CCWU型减速器的装配型式与外形尺寸见图1、表4。                                                     图1 CCWU型减速器的装配型式与外形尺寸                                 表4  CCWU型减速器的外形尺寸                           单位：㎜ 型号CCWU a a1 B1 B2 B3 C1 C2          i  ≤  400 i  ≥    500 d2 l2 b2 t2 L2 L3 L4 L5 L6 h H H1 H2 d3 重量 ㎏ d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 100 100 63 220 230 180 175 190 19js6 28 6 21.5 128 19js6 28 6 21.5 128 48k6 82 14 51.5 182 250 95 130 － 15 143 322 － 14.5 70 125 125 63 260 250 200 220 205 19js6 28 6 21.5 128 19js6 28 6 21.5 128 55k6 82 16 59 222 270 133 153 147 30 188 408 250 18.5 102 160 160 80 325 300 235 230 250 24j6 36 8 27 151 24j6 36 8 27 151 65m6 105 18 69 270 317 156 186 172 35 240 510 320 18.5 160 200 200 100 400 350 300 280 300 28j6 42 8 31 182 24j6 36 8 27 176 80m6 130 22 85 325 400 180 235 197 40 300 650 400 24 295 250 250 125 510 410 370 370 350 32k6 58 10 35 218 28j6 42 8 31 202 100m6 165 28 106 385 485 209 285 228 45 350 790 475 28 445 315 315 160 640 530 455 470 445 42k6 82 12 45 277 32k6 58 10 35 253 120m6 165 32 127 420 600 242 352 289 50 440 980 595 35 780 355 355 160 730 580 500 540 490 42k6 82 12 45 277 32k6 58 10 35 253 130m6 200 32 137 470 645 255 397 315 55 460 1085 655 35 990 400 400 200 790 620 545 620 530 48k6 82 14 51.5 324 38k6 58 10 41 300 150m6 200 36 158 490 705 272 429 355 60 515 1175 715 35 1350 450 450 200 885 680 597 700 580 48k6 82 14 51.5 324 38k6 58 10 41 300 170m6 240 40 179 560 757 299 484 367 65 555 1310 805 42 1810 500 500 250 1015 750 695 760 640 55m6 82 16 59 380 42k6 82 12 45 380 190m6 280 45 200 640 890 353 549 403 80 650 1474 900 42 2580 4.2 CCWS型减速器的装配型式与外形尺寸见图2、表5。 图2 CCWS型减速器的装配型式与外形尺寸                                                   表5  CCWS型减速器的外形尺寸                                       单位：㎜ 型号 CCWS a a1 D (h7) D1 D2 L3 L4 L5 L6 L7 h h1          i  ≤  400 i  ≥    500 d2 l2 b2 t2 L2 l3 H d3 重量 ㎏ d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 100 100 63 190 240 270 105 133 180 250 122 28 5 19j6 28 6 21.5 128 19j6 28 6 21.5 128 48k6 82 14 51.5 212 11 195 14.5 80 125 125 63 230 280 320 115 153 200 270 134 32 8 19j6 28 6 21.5 128 19j6 28 6 21.5 128 55k6 82 16 59 222 14 195 14.5 105 160 160 80 300 360 400 138 186 235 317 156 32 8 24j6 36 8 27 151 24j6 36 8 27 151 65m6 105 18 69 270 15 240 17.5 165 200 200 100 370 435 480 165 232 300 400 181 38 8 24j6 42 8 27 182 24j6 42 8 27 182 80m6 130 22 85 325 15 290 18.5 305 250 250 125 470 540 600 191 285 370 485 210 45 8 32k6 58 10 35 218 28j6 42 8 31 202 100m6 165 28 106 385 16.5 337 24 460 315 315 160 605 700 760 215 352 455 600 243 50 10 42k6 82 12 45 277 32k6 58 10 35 253 120m6 165 32 127 420 17 410 28 830 355 355 160 700 805 880 217 397 500 645 256 55 10 42k6 82 12 45 277 32k6 58 10 35 253 130m6 200 32 137 470 17 425 35 1010 400 400 200 765 875 950 228 429 545 705 278 60 10 48k6 82 14 51.5 324 38k6 58 10 41 300 150m6 200 36 158 490 24 465 35 1350 450 450 200 875 990 1070 275 484 597 757 300 65 10 48k6 82 14 51.5 324 38k6 58 10 41 300 170m6 240 40 179 560 24 515 42 1800 500 500 250 1000 1100 1180 280 549 695 890 344 75 10 55m6 82 16 59 380 42k6 82 12 45 380 190m6 280 45 200 640 24 625 35 244 4.3 CCWO型减速器的装配型式与外形尺寸见图3、表6。 图3 CCWO型减速器的装配型式与外形尺寸                                                      表6 CCWO型减速器的外形尺寸                                    单位：㎜ 型  号 CCWO a a1 B1 B2 B3 C1 C2 h H H1 H2          i  ≤  400 i  ≥    500 d2 l2 b2 t2 L2 L3 L4 L5 d3 重量 ㎏ d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 100 100 63 220 230 180 175 190 25 187 380 150 19j6 28 6 21.5 128 19j6 28 6 21.5 128 48k6 82 14 51.5 182 130 95 250 14.5 75 125 125 63 260 250 200 220 205 30 217 410 155 19j6 28 6 21.5 128 19j6 28 6 21.5 128 55k6 82 16 59 222 153 133 270 18.5 108 160 160 80 325 300 235 230 250 35 275 510 195 24j6 36 8 27 151 24j6 36 8 27 151 65m6 105 18 69 270 186 156 317 18.5 165 200 200 100 400 350 300 280 300 40 350 655 250 28j6 42 8 31 182 24j6 36 8 27 176 80m6 130 22 85 325 235 180 400 24 305 250 250 125 510 410 370 370 350 45 435 820 310 32k6 58 10 35 218 28j6 42 8 31 202 100m6 165 28 106 385 285 209 485 28 460 4.4 GCWU型减速器的装配型式与外形尺寸见图4、表7。 图4 GCWU型减速器的装配型式与外形尺寸                  表7  GCWU型减速器的外形尺寸                                                 单位：㎜ 型号 GCWU a a1 B1 B2 C1 C2 i = 35.5～56、100、112 i =63～90、125～180 i =200～315 d2 l2 b2 t2 L2 L3 L4 L5 h H H1 H2 d3 重量 ㎏ d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 100 100 63 220 230 175 190 22js6 36 6 24.5 255 19js6 28 6 21.5 247 14js6 25 5 16 244 48k6 82 14 51.5 182 180 95 139 15 143 322 180 14.5 69 125 125 63 260 250 220 205 22j6 36 6 24.5 273 19j6 28 6 21.5 265 14j6 25 5 16 262 55k6 82 16 59 222 202 133 147 30 188 408 250 18.5 101 160 160 80 325 300 230 250 28j6 42 8 31 329 24j6 36 8 27 323 19j6 28 6 21.5 315 65m6 105 18 69 270 245 156 172 35 240 510 320 18.5 160 200 200 100 400 350 280 300 42k6 82 12 45 443 28j6 42 8 31 403 22j6 36 6 24.5 397 80m6 130 22 85 325 295 180 197 40 300 650 400 24 283 250 250 125 510 410 370 350 48k6 82 14 51.5 538 38k6 58 10 41 514 28j6 42 8 31 498 100m6 165 28 106 385 360 209 228 45 350 790 475 28 425 315 315 160 640 530 470 445 65m6 105 18 69 635 48k6 82 14 51.5 612 38k6 58 10 41 588 120m6 165 32 127 420 430 242 289 50 440 980 595 35 750 355 355 160 730 580 540 490 65m6 105 18 69 680 48k6 82 14 51.5 657 38k6 58 10 41 633 130m6 200 32 137 470 480 255 315 55 460 1085 655 35 960 400 400 200 790 620 620 530 80m6 130 22 85 785 60m6 105 18 64 760 48k6 82 14 51.5 737 150m6 200 36 158 490 515 272 335 60 515 1175 715 35 1300 450 450 200 885 680 700 580 80m6 130 22 85 838 60m6 105 18 64 813 48k6 82 14 51.5 790 170m6 240 40 179 560 575 299 367 65 555 1310 805 42 1760 500 500 250 1015 750 760 640 100m6 165 28 106 995 80m6 130 22 85 960 60m6 105 18 64 935 190m6 280 45 200 640 647 353 403 80 650 1474 900 42 2530 4.5 GCWS型减速器的装配型式与外形尺寸见图5、表8。 图5 GCWS型减速器的装配型式与外形尺寸               表8  GCWS型减速器的外形尺寸                                                  单位：㎜ 型号 GCWS , a a1 D D1 D2 L3 L4 L5 h h1    i = 35.5～56、100、112 i =63～90、125～180 i =200～315 d2 l2 b2 t2 L2 l3 H d3 重量 ㎏ d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 100 100 63 190 240 270 180 122 115 28 5 22j6 36 6 24.5 255 19j6 28 6 21.5 247 14j6 25 5 16 244 48k6 82 14 51.5 212 11 132 14.5 79 125 125 63 230 280 320 202 134 125 32 8 22j6 36 6 24.5 273 19j6 28 6 21.5 265 14j6 25 5 16 262 55k6 82 16 59 222 14 132 14.5 104 160 160 80 300 360 400 245 156 142 32 8 28j6 42 8 31 329 24j6 36 8 27 323 19j6 28 6 21.5 315 65m6 105 18 69 270 15 160 17.5 162 200 200   100  370  435  480  295  181  180  38  8  42k6  82 12  45  443  28j6  42  8  31  403  22j6  36  6  24.5 397  80m6 130 22 85 325 15 190 18.5 250 250 125 470 540 600 360 210 210 45 8 48k6 82 14 51.5 538 38k6 58 10 41 514 28j6 42 8 31 498 100m6 165 28 106 385 16.5 212 24 440 315 315 160 605 700 760 430 243 235 50 10 65m6 105 18 69 635 48k6 82 14 51.5 612 38k6 58 10 41 588 120m6 165 32 127 420 17 250 28 800 355 355 160 700 805 880 480 256 235 55 10 65m6 105 18 69 680 48k6 82 14 51.5 657 38k6 58 10 41 633 130m6 200 32 137 470 17 265 35 980 400 400 200 765 875 950 515 278 247 60 10 80m6 130 22 85 785 60m6 105 18 64 760 48k6 82 14 51.5 737 150m6 200 36 158 490 24 265 35 1300 450 450 200 875 990 1070 565 300 275 65 10 80m6 130 22 85 838 60m6 105 18 64 813 48k6 82 14 51.5 790 170m6 240 40 179 560 24 315 42 1750 500 500 250 1000 1100 1180 655 344 300 75 10 100m6 165 28 106 995 80m6 130 22 85 960 60m6 105 18 64 935 190m6 280 45 200 640 24 375 35 2390                                                                                     　                                                                  4.6 GCWO型减速器的装配型式与外形尺寸见图6、表9。 图6 GCWO型减速器的装配型式与外形尺寸                              表9 GCWO型减速器的外形尺寸                                                 单位：㎜ 型号 GCWO a a1 B1 B2 C1 C2 h H H1 H2 i = 35.5～56、100、112 i =63～90、125～180 i =200～315 d2 l2 b2 t2 L2 L3 L4 d3 重量 ㎏ d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 100 100 63 220 230 175 190 25 213 380 150 22j6 36 6 24.5 255 19j6 28 6 21.5 247 14j6 25 5 16 244 48k6 82 14 51.5 182 180 95 14.5 74 125 125 63 260 250 220 205 30 218 410 155 22j6 36 6 24.5 273 19j6 28 6 21.5 265 14j6 25 5 16 262 55k6 82 16 59 222 202 133 18.5 107 160 160 80 325 300 230 250 35 275 510 195 28j6 42 8 31 329 24j6 36 8 27 323 19j6 28 6 21.5 315 65m6 105 18 69 270 245 156 18.5 162 200 200 100 400 350 280 300 40 350 655 250 42k6 82 12 45 443 28j6 42 8 31 403 22j6 36 6 24.5 397 80m6 130 22 85 325 295 180 24 293 250 250 125 510 410 370 350 45 435 820 310 48k6 82 14 51.5 538 38k6 58 10 41 514 28j6 42 8 31 498 100m6 165 28 106 385 360 209 28 440                                                                                       5 减速器的承载能力及选用方法 5.1 CCWU、CCWO及CCWS减速器的额定输入功率P1及输出转矩T2见附表1。 5.2 GCWU、GCWO及GCWS减速器的额定输入功率P1及输出转矩T2见附表2。 5.3 减速器输出轴轴端径向、轴向许用负荷 减速器输出轴轴端许用负荷取决于蜗轮轴的转速及额定转矩。按下式计算：            FR  =  fL· R ；            FA  =  fL ·A ； 式中：  FR —输出轴轴端径向许用负荷，见图7中的a ； FA —输出轴轴端轴向许用负荷，见图7中的b ； fL —速度系数，其值应符合表10中的规定； R —径向载荷系数，其值见表11 ； A —轴向载荷系数，其值见表11。 表10 速度系数fL n2    (rpm) fL n2    (rpm) fL n2    (rpm) fL 6.3 1.00 25 0.70 100 0.47 8 0.95 31.5 0.66 125 0.44 10 0.90 40 0.62 160 0.41 12.5 0.85 50 0.58 200 0.38 16 0.80 63 0.54 250 0.35 20 0.75 80 0.50 315 0.32 注：① n2 — 蜗轮轴转速； ② 当n2为表中两个数中间值时，应用插值法计算。            a                                         b                                       图7输出轴轴端许用负荷    表11输出轴轴向、径向载荷系数                                              低速级中心距（㎜）      100       125      160 200      250 T2 （N.m） A或R （N） T2 （N.m） A或R （N） T2 （N.m） A或R （N） T2 （N.m） A或R （N） T2 （N.m） A或R （N） 400 7800 800 10600 1400 14100 2500 18200 4500 24000 450 7800 900 10600 1600 14100 2800 18200 5000 24000 500 7700 1000 10500 1800 14000 3150 18000 5600 23800 560 7500 1120 10400 2000 13800 3550 17700 6300 23500 630 7300 1250 10300 2240 13600 4000 17400 7100 23000 710 7000 1400 10200 2500 13300 4500 17000 8000 22500 800 6700 1600 10000 2800 13000 5000 16600 9000 22000 — — 1800 9800 3150 12500 — — 10000 21300                                               低速级中心距（㎜）         315         355         400         450*         500* T2 （N.m） A或R （N） T2 （N.m） A或R （N） T2 （N.m） A或R （N） T2 （N.m） A或R （N） T2 （N.m） A或R （N） 8000 29500 10000 33000 12500 38000 14000 43400 20000 48000 9000 29500 11200 33000 14000 38000 16000 43200 22400 47500 10000 29200 12500 32800 16000 37700 18000 42300 25000 46300 11200 28800 14000 32400 18000 37300 20000 42000 28000 45400 12500 28300 16000 32000 20000 36800 22400 41400 31500 45000 14000 27800 18000 31500 22400 36200 25000 41000 35500 44000 16000 27200 20000 30800 25000 35600 28000 39700 40000 43200 18000 26500 22400 29800 28000 34800 31500 38500 45000 42750 — — 25000 28300 31500 34000 35500 37000 50000 41000 — — — — — — 40000 36000 56000 39200 注：① 当扭矩值T2在表中两个数之间时，用插值法计算A、R值。 ② 当扭矩值T2小于表中最小值时，按最小值计算。　  ③ 减速器应尽量不附加轴端负荷，如必须承受轴端负荷应尽量选用同规格的加强型轴承。对有“*”号的中心距450、500减速器当有轴端负荷时，必须采用加强型轴承。   5.4 减速器的效率 减速器的效率分别依据附表1、附表2中的P1及T2由下式计算： ……………………………………………………………………………⑴ 式中 i’－ 减速器的实际传动比，见附表3。 5.5 减速器的工作条件 附表1、附表2中的额定输入功率P1及额定输出转矩T2适用于如下工作条件：减速器工作负荷平稳无冲击，每日工作8h,每小时启动10次，小时负荷率JC=100%,环境温度20℃，极限油温100℃。当上述条件不满足时，应依据表12～15进行修正。 5.5.1载荷系数f1见表12。 5.5.2启动频率系数f2见表13。 5.5.3小时负荷率系数f3见表14。 5.5.4环境温度系数f4见表15。 表12载荷系数f1 原动机 日运转时间 h                   载    荷    性     质       均匀载荷U2） 中等冲击载荷M2） 强冲击载荷H2） 电动机 汽轮机 水力机 偶然性1/21）     0.8       0.9        1 间断性21）           0.9       1       1.25  2～10       1       1.25       1.5 10～24       1.25       1.5       1.75     活塞发动机 （4～6个油缸） 偶然性的1/21）       0.9       1       1.25  间断性的21）       1       1.25        1.5 2～10       1.25       1.5       1.75 10～24       1.5       1.75       2     活塞发动机 （1～3个油缸） 偶然性的1/21）       1       1.25        1.5 间断性的21）          1.25        1.5       1.75 2～10       1.5       1.75       2 10～24       1.75       2       2.25 注：1）指在每日偶然和间歇运转时间的总和。     2）U、M、H见附表4。                                   　 　         表13 启动频率系数f2  每小时启动次数              0～10           >10～60            >60～400  启动频率系数f 2              1.0           1.1            1.2   表14 小时负荷率系数f3  小时负荷率Jc (％)      100         80         60        40         20  小时负荷率系数f3      1.00         0.94       0.86       0.74        0.56 注：①Jc　= ;  ②  Jc <20％时按Jc=20％计;     ③表中未列入的JC值，其系数可由线性插值法求出。   表15环境温度系数f4 环境温度℃ 0~10     >10~20    >20~30    >30~40      >40~50 环境温度系数f4 0.87       1      1.14     1.33        1.6   5.6 减速器的选用 5.6.1 当已知条件与附表1、附表2规定的工作条件相同时，可直接在附表1或附表2中选取所需减速器的规格。 5.6.2 当已知条件与附表1、附表2规定的工作条件不同时，应按下列公式计算所需的输入功率P1J、P1R或输出转矩T2J、T2R. P1J = P1 f1 f2 …………………………………………………………………………………⑵ P1R = P1 f3 f4 …………………………………………………………………………………⑶ 或T2J = T2 f1 f2 …………………………………………………………………………………⑷ T2R = T2 f3 f4 …………………………………………………………………………………⑸ 由式⑵～式⑸的计算结果中选取较大值，再按附表1或附表2选取承载能力相符或偏大的减速器。  5.6.3减速器的最大尖峰负荷为额定承载能力的2.5倍。  5.6.4选用示例：  例：电机驱动的塑料挤压机用双级蜗杆减速器，中等冲击负荷，每日工作8h，连续运转，输入转速n1=1500r/min,公称传动比i=1000，输出轴转矩T2=2500N.m,工作环境温度最高为30℃，要求采用CCWU型减速器的第Ⅰ种装配型式。 由于给定的条件与附表1规定的工作条件不一致，故应按5.6.2中有关公式计算T2J及T2R，然后再由附表1选择所需减速器的规格。 根据已知条件可首先查得f1=1.25, f2=1,f3=1, f4=1.14,按式⑷、式⑸计算，则： T2J = T2 f1 f2 ＝ 2500×1.25×1 ＝ 3125 N.m T2R = T2 f3 f4 ＝2500×1×1.14＝2850 N.m 由于T2J＞T2R，故应按T2J＝3125 N.m进行选择。 由附表1查得最接近的减速器为CCWU160，T2=3650 N.m,大于要求值。 由于本例未给出轴端及尖峰负荷，故不进行校核。 因此最终选定的减速器规格为：                     CCWU 160 －1000 －Ⅰ    JB/T7008-1993 6 减速器的润滑 6.1 减速器的润滑应优先采用蜗轮蜗杆润滑油浸油润滑。对由于结构原因或转速较低而无法采用稀油润滑的轴承应采用锂基润滑脂润滑。 6.2 一般应根据减速器低速级蜗轮蜗杆的啮合滑动速度大小按表16选择适当的润滑油。 表16 滑动速度VS ≤2.2 ＞2.2~5 ＞5~12 ＞12 润滑油 粘度 cst/50℃ 　　　324     225     169       114 E/50℃       43     30     22       15 6.3润滑油的牌号按表17选用。 表17 粘度 润   滑   油 cst/50℃ cst/40℃ 蜗轮蜗杆油牌号 适用滑动速度Vs（m/s） 324 612～748 N680 ≤2.2 225 414～506 N460 ＞2.2～5 169 288～352 N320 ＞5～12 114 198～242 N220 ＞12   附表1   CCWU、CCWO及CCWS减速器的额定输入功率P1和额定输出转矩T2 公称 传动比 i 输入转速n1 （r/min） 低速级中心距a(㎜) 100 125 160 200 250 315 355 400 450 500                 额定输入功率P1   kW;      额定输出转矩T2 N.m 200 1500 P1 1.37 2.036 3.534 5.57 11.27 17.96 19.32 31.33 32.62 46.7 T2 1150 1670 2950 4900 10100 17500 18600 31000 33000 48000 1000 P1 1, .05 1.594 2.84 4.46 9.83 15.62 17.63 27.36 29.04 36.3 T2 1280 1900 3480 5750 12900 21900 25000 40000 43000 55000 750 P1 0.84 1.37 2.432 3.97 8.48 13.48 15.38 23.11 24.93 29.6 T2 1350 1970 3920 6650 14500 24500 28500 44500 48700 59000 500 P1 0.6 1.126 1.967 3.12 6.14 10.27 11.16 17.0 17.6 21.3 T2 1370 2350 4520 7500 15000 26800 29000 47000 49500 59500  250 1500 P1 1.24 1.728 3.019 4.93 10.07 17.1 19.62 30.2 33.22 41.3 T2 1210 1650 3050 5250 11700 20100 23300 36000 39500 52000 1000 P1 0.94 1.359 2.375 3.82 8.76 13.9 16.27 24.5 25.78 31.0 T2 1330 1890 3500 5950 14000 23500 28300 42500 44900 57500 750 P1 0.75 1.17 2.023 3.326 7.17 11.8 12.97 20.0 20.64 24.5 T2 1360 2140 3850 6650 14800 25500 28900 45000 46400 59000 500 P1 0.53 0.963 1.664 2.661 5.34 8.8 9.124 14.3 14.87 17.5 T2 1370 2520 4550 7650 15300 27500 29800 47000 48300 60000 315 1500 P1 1.05 1.65 2.55 4.05 6.4 10.5 14.0 17.0 21.5 27.0 T2 1300 2050 3450 5700 9200 16000 21000 26500 34500 44500 1000 P1 0.81 1.25 2.05 3.6 5.6 9.4 12.0 15.0 19.0 24.0 T2 1400 2250 3950 7200 11500 20000 26000 33500 44500 58000 750 P1 0.63 1.1 1.75 3.15 5.2 8.8 10.0 14.0 16.5 22.5 T2 1400 2500 4300 8100 14000 24500 28500 40000 49500 70000 500 P1 0.45 0.87 1.45 2.6 4.3 6.9 7.9 11.5 13.0 20.0 T2 1450 2800 5000 9600 16000 27000 32000 46500 56000 89000 400 1500 P1 0.95 1.45 2.3 3.9 6.0 10.0 13.0 16.5 20.5 25.5 T2 1400 2150 3600 6400 10000 17500 23000 29500 39000 50000 1000 P1 0.67 1.1 1.85 3.25 5.4 9.1 11.0 14.5 17.5 23.0 T2 1400 2350 4100 7500 13000 22500 27000 38000 47500 65000 750 P1 0.53 0.98 1.55 2.8 4.75 7.7 8.7 12.5 14.5 21.5 T2 1450 2650 4500 8400 14500 24500 28500 43000 52000 78000 500 P1 0.38 0.74 1.3 2.25 3.9 6.0 6.9 9.9 11.5 18.0 T2 1450 2800 5300 9600 17000 27500 32000 48500 58000 94000          500 1500 P1 0.82 1.2 1.85 3.55 5.6 9.6 11.5 15.5 19.0 24.0 T2 1400 2100 3600 7000 11500 20000 24500 33500 43500 57000 1000 P1 0.58 0.94 1.55 2.75 4.5 7.6 8.7 12.5 14.5 22.0 T2 1450 2300 4100 7700 13000 23000 27000 39000 47000 75000 750 P1 0.46 0.82 1.3 2.4 3.8 6.5 7.3 10.5 12.0 18.5 T2 1450 2550 4450 8600 14000 25000 28500 42000 51000 82000 500 P1 0.33 0.65 1.1 1.95 3.15 5.1 5.8 8.3 9.6 14.5 T2 1450 2800 5300 9800 16500 28000 32500 47500 58000 92000 附表1（续）   CCWU、CCWO及CCWS减速器的额定输入功率P1和额定输出转矩T2 公称 传动比 i 输入转速n1 （r/min） 低速级中心距a(㎜) 100 125 160 200 250 315 355 400 450 500                 额定输入功率P1   kW;      额定输出转矩T2 N.m 630 1500 P1 0.64 1.15 1.7 3.1 5.0 9.0 10.5 14.5 17.0 22.5 T2 1400 2500 4100 7800 13000 24000 28500 39500 49500 69000 1000 P1 0.46 0.88 1.3 2.4 3.95 6.7 7.7 11.0 12.5 20.5 T2 1450 2750 4450 8600 14500 26000 30500 43500 53000 91000 750 P1 0.365 0.71 1.15 2.05 3.4 5.7 6.5 9.3 10.5 17.5 T2 1450 2850 5000 9500 16000 28000 33000 47500 5, 8000 98000 500 P1 0.26 0.51 0.87 1.55 2.65 4.55 5.2 7.3 8.4 12.5 T2 1450 2900 5400 10000 17500 32000 37500 53000 64000 100000 800 1500 P1 0.54 0.96 1.55 2.7 4.5 8.1 9.3 13.0 14.5 21.5 T2 1450 2500 4400 8000 14000 25500 30000 43000 52000 79000 1000 P1 0.39 0.73 1.2 2.1 3.5 6.0 6.9 9.6 11.0 17.5 T2 1450 2650 4850 8700 15500 27000 31500 46000 55000 93000 750 P1 0.31 0.61 1.05 1.85 2.95 5.1 5.8 8.1 9.3 14.5 T2 1450 2850 5400 9800 17000 29000 34000 49500 60000 98000 500 P1 0.225 0.44 0.74 1.35 2.25 4.0 4.7 6.4 7.4 10.5 T2 1500 2900 5400 10000 17500 32500 39000 56000 67000 100000  1000 1500 P1 0.5 0.72 1.15 2.05 3.55 5.6 6.5 9.3 10.5 15.5 T2 1450 2100 3650 7000 12000 21000 24500 36000 43000 67000 1000 P1 0.36 0.58 0.93 1.6 2.8 4.45 5.1 7.0 8.1 12.0 T2 1450 2300 4150 7700 13500 23500 27000 38500 46500 74000 750 P1 0.29 0.5 0.79 1.4 2.4 3.75 4.25 6.0 8.0 10.5 T2 1450 2550 4450 8500 14500 25000 29000 41500 50000 80000 500 P1 0.21 0.415 0.65 1.15 1.95 2.95 3.4 4.75 5.4 8.2 T2 1500 2950 5200 9900 17000 27500 32000 47000 57000 91000  1250 1500 P1 0.395 0.65 0.99 1.85 3.05 5.1 5.9 8.2 9.4 15.0 T2 1450 2400 4000 7900 13500 24000 28000 40500 48500 82000 1000 P1 0.285 0.51 0.77 1.45 2.45 3.9 4.5 6.1 7.1 11.5 T2 1450 2650 4300 8700 15000 26000 30000 42500 51000 88000 750 P1 0.225 0.45 0.68 1.25 2.05 3.3 3.8 5.2 6.0 9.7 T2 1500 2950 4800 9700 16000 28000 32500 46000 56000 96000 500 P1 0.165 0.33 0.55 0.94 1.6 2.65 3.05 4.25 4.9 7.3 T2 1500 3000 5400 10000 17500 31500 37000 53000 64000 100000      1600 1500 P1 0.34 0.55 0.89 1.6 2.7 4.5 5.2 7.1 8.2 13.0 T2 1450 2350 4250 8000 14000 24500 29000 40500 49000 83000 1000 P1 0.25 0.44 0.7 1.25 2.15 3.5 4.0 5.4 6.2 10.0 T2 1500 2600 4600 8800 15500 27000 31500 42500 52000 90000 750 P1 0.2 0.385 0.62 1.1 1.85 2.95 3.4 4.6 5.3 8.4 T2 1500 2900 5100 9800 17000 29000 34000 47500 57000 97000 500 P1 0.145 0.29 1.47 0.81 1.4 2.35 2.75 3.85 4.35 6.2 T2 1500 3050 5400 10000 18000 32500 39000 56000 66000 100000      附表1（续）   CCWU、CCWO及CCWS减速器的额定输入功率P1和额定输出转矩T2 公称 传动比 i 输入转速n1 （r/min） 低速级中心距a(㎜) 100 125 160 200 250 315 355 400 450 500                 额定输入功率P1   kW;      额定输出转矩T2 N.m 2000 1500 P1 0.215 0.4 0.66 1.25 2.0 3.45 3.95 5.2 6.0 10.0 T2 1150 2200 3900 7700 13000 24000 28500 38500 47000 76000 1000 P1 0.155 0.28 0.51 0.92 1.55 2.65 3.0 3.9 4.55 7.2 T2 1150 2200 4200 7900 14000 26000 30500 40500 50000 77000 750 P1 0.11 0.22 0.415 0.73 1.2 2.2 2.55 3.4 3.59 5.7 T2 1150 2200 4350 7900 14000 27500 33000 45000 55000 77000 500 P1 0.086 0.16 0.3 0.51 0.84 1.6 1.95 2.55 3.05 4.15 T2 1150 2200 4350 7900 14000 28000 34500 47000 60000 78000 2500 1500 P1 0.19 0.345 0.59 1.1 1.8 2.85 3.45 4.5 5.3 8.6 T2 1150 2200 4150 7800 13500 23500 29000 39000 48000 76000 1000 P1 0.13 0.245 0.45 0.79 1.35 2.25 2.6 3.4 4.0 7.2 T2 1150 2200 4350 7900 14000 25500 31000 41000 51000 77000 750 P1 0.105 0.195 0.35 0.62 1.05 1.85 2.25 2.95 3.45 4.9 T2 1150 2200 4350 7900 14000 26500 33500 45500 56000 77000 500 P1 0.076 0.14 0.255 0.45 0.72 1.3 1.7 2.15 2.6 3.55 T2 1150 2200 4350 7900 14000 26500 34500 47000 60000 78000            3150 1500 P1 0.15 0.273 0.438 0.818 1.269 2.647 3.483 4.12 5.27 6.93 T2 900 1700 3150 5920 10150 21800 30100 38500 49200 67200 1000 P1 0.105 0.194 0.313 0.588 0.895 1.847 2.436 2.89 3.70 5.02 T2 910 1730 3200 5960 10300 21900 30300 39000 49600 67600 750 P1 0.082 0.151 0.247 0.453 0.706 1.453 1.916 2.30 2.95 3.85 T2 915 1740 3230 5980 10400 21950 30400 39200 49800 67800 500 P1 0.058 0.107 0.174 0.314 0.498 1.023 1.346 1.61 2.07 2.71 T2 920 1750 3250 6000 10500 22000 30500 39500 50000 68000  3550 1500 P1 － － 0.415 0.73 1.14 2.23 3.0 3.6 4.6 6.1 T2 － － 3200 5940 10250 21850 30200 38700 49400 67300 1000 P1 － － 0.296 0.521 0.81 1.59 2.11 2.56 3.28 4.32 T2 － － 3230 5970 10350 21900 30350 39100 49700 67700 750 P1 － － 0.227 0.404 0.63 1.25 1.65 2.0 2.48 3.35 T2 － － 3240 5990 10450 21950 30450 39300 49900 67800 500 P1 － － 0.156 0.281 0.45 0.88 1.16 1.40 1.79 2.35 T2 － － 3250 6000 10500 22000 30500 39500 50000 68000   附表2   GCWU、GCWO及GCWS减速器的额定输入功率P1和额定输出转矩T2   公称传 动比i 输入转速 n1/r·min-1 低速级中 心距a/mm 100 125 160 200 250 315 355 400 450 500 额定输入功率P1/kW；额定输出转矩T2/N·m 35.5 1500 P1 4.02 7.1 12.3 19.8 35.8 57.0 67.0 88.0 112.0 139.0 T2 770 1400 2480 4080 7500 12100 13500 18900 24000 30200 1000 P1 3.0 5.75 9.8 14.8 27.7 46.7 57.5 78.0 105.0 126.0 T2 840 1610 2750 4400 8500 14500 17000 24700 33500 40400 750 P1 2.4 4.54 7.8 12.3 23.0 38.7 49.5 68.0 87.0 110.0 T2 870 1670 2990 4800 9100 15500 19000 28000 36000 46200 500 P1 1.75 3.3 6.0 9.4 17.0 28.8 37.5 51.0 63.0 85.0 T2 920 1730 3320 5400 9800 17000 21000 31000 38000 52500 40 1500 P1 3.7 6.6 11.0 18.0 33.0 51.0 61.0 85.0 101.0 125.0 T2 810 1450 2600 4200 7800 12500 14000 21000 25000 31500 1000 P1 2.7 5.0 8.2 13.0 24.5 42.5 53.0 77.0 95.0 120.0 T2 870 1750 2800 4500 8700 15000 18000 28000 34500 43500 750 P1 2.25 4.1 6.7 10.5 19.5 34.0 43.5 62.0 77.0 105.0 T2 910 1850 3000 4850 9200 16000 19500 29500 37000 49500 500 P1 1.05 3.0 5.1 8.2 14.5 25.5 32.5 46 56.0 75.0 T2 1050 1650 3350 5500 9900 17500 21500 32000 39000 53000 45 1500 P1 3.4 6.1 10.3 16.5 31.0 49.5 59.0 83.0 99.0 125.0 T2 820 1500 2650 4300 8200 13500 15000 22500 27000 34000 1000 P1 2.5 4.65 7.5 12.0 22.5 38.5 48.0 71.0 87.0 115.0 T2 880 1650 2850 4650 8800 15500 18500 28500 35500 46500 750 P1 2.0 3.75 6.2 9.7 18.0 31.0 40.0 56.0 70.0 95.0 T2 920 1750 3100 5000 9300 16500 20000 30000 37500 51000 500 P1 1.45 2.75 4.8 7.7 13.5 23.0 29.5 42.0 51.0 68.0 T2 980 1900 3500 5800 10000 18000 22000 33000 40500 54000 50 1500 P1 3.1 5.6 9.8 15.5 29.5 48.5 58.0 81.0 97.0 120.0 T2 840 1550 2700 4300 8300 14000 16000 23500 28500 35500 1000 P1 2.25 4.25 7.2 11.0 21.5 36.5 46.5 67.0 83.0 110.0 T2 900 1700 2900 4700 8900 15500 19000 29000 36000 48000 750 P1 1.8 3.35 6.0 9.4 17.0 29.5 38.5 54.0 67.0 90.0 T2 940 1800 3200 5100 9400 16500 20500 30500 38000 51000 500 P1 1.3 2.5 4.65 7.4 13.0 22.0 28.0 39.5 48.5 65.0 T2 1000 1950 3650 5900 10500 18000 22000 33500 41000 55000 56 1500 P1 2.9 5.3 8.7 13.5 26.0 44.5 55.0 79.0 93.0 120.0 T2 860 1600 2750 4450 8500 14500 17000 26500 31500 40500 1000 P1 2.1 3.95 6.6 10.0 19.0 33.0 42.5 59.0 73.0 100.0 T2 920 1750 3050 4850 9200 16000 19500 29500 37000 50000 750 P1 1.65 3.2 5.6 8.6 15.5 27.0 34.5 48.5 59.0 80.0 T2 960 1850 3400 5400 9700 17000 21000 31500 38500 53000 500 P1 1.2 2.35 4.2 6.8 11.5 20.0 26.0 35.5 43.0 58.0 T2 1000 2000 3750 6300 11000 19000 23000 34500 42000 57000 63 1500 P1 2.55 4.7 8.1 12.5 24.0 40.5 51.0 74.0 88.0 115.0 T2 880 1650 2800 4550 8700 15000 18000 28000 33500 44000 1000 P1 1.85 3.45 6.2 9.7 17.5 30.5 39.5 55.0 68.0 91.0 T2 940 1800 3200 5100 9400 16500 20500 30500 38000 50000 750 P1 1.5 2.75 5.2 8.1 14.0 25.5 31.5 44.0 56.0 73.0 T2 990 1850 3450 5600 10000 18000 21500 32500 41000 53000 500 P1 1.05 2.05 3.9 6.4 11.0 18.5 24.0 33.0 40.5 54.0 T2 1050 2050 3850 6600 11000 19500 24000 35500 44000 59000 71 1500 P1 2.3 4.35 7.5 12.0 22.0 37.5 47.5 69.0 83.0 115.0 T2 900 1700 2900 4750 8900 15500 19000 28000 34000 48000 1000 P1 1.7 3.15 5.9 9.0 16.0 28.0 36.0 52.0 64.0 84.0 T2 960 1850 3300 5300 9700 17500 21000 31000 39000 53000 750 P1 1.35 2.55 4.85 7.5 13.0 23.5 29.0 41.5 52.0 67.0 T2 1000 1900 3600 5800 10500 19000 22500 33000 41500 55000 500 P1 0.98 1.9 3.65 6.0 9.8 17.5 22.0 31.5 37.5 50.0 T2 1050 2100 3950 6800 11500 21000 24500 36500 44000 61000 80 1500 P1 2.1 3.95 6.9 11.0 20.0 35.5 45.5 63.0 78.0 105.0 T2 920 1750 2950 4900 9100 16000 19500 29000 36000 50000 1000 P1 1.55 2.85 5.4 8.2 14.5 26.5 34.5 46.5 58.0 75.0 T2 980 1850 3400 5500 9800 17500 21500 31500 40000 53000 750 P1 1.25 2.3 4.45 6.9 12.0 22.0 28.0 37.0 46.5 61.0 T2 1050 2000 3700 6100 10500 19000 23000 33500 42500 56000 500 P1 0.88 1.7 3.3 5.5 9.4 17.0 21.0 28.5 34.5 45.5 T2 1100 2100 4050 7000 12500 21500 25500 38000 46000 62000 90 1500 P1 2.0 3.8 6.4 10.0 18.0 32.0 42.0 58.0 72.0 99.0 T2 930 1800 3050 4950 9300 16000 20000 29500 36500 51000 1000 P1 1.45 2.75 5.0 7.8 13.5 24.5 31.0 43.5 55.0 71.0 T2 990 1900 3450 5600 10000 17500 22000 32500 41500 54000 750 P1 1.15 2.2 4.05 6.7 11.5 20.0 25.0 35.5 43.5 58.0 T2 1050 2000 3750 6300 11000 19500 23500 34500 43000 58000 500 P1 0.84 1.6 3.0 5.2 8.8 15.5 19.0 27.0 33.0 43.0 T2 1100 2150 4100 7200 12500 22000 26000 39000 48000 64000 100 1500 P1 1.9 3.35 5.7 8.9 16.5 29.0 37.0 54.0 67.0 87.0 T2 900 1650 2800 4550 8500 15500 19000 29000 37000 47000 1000 P1 1.4 2.5 4.25 6.7 12.0 21.0 27.0 38.5 48.0 62.0 T2 980 1750 3050 4950 9100 16000 20000 30500 38000 50000 750 P1 1.15 2.2 3.6 5.6 9.7 17.0 22.0 31.0 38.5 50.0 T2 1050 1950 3350 5400 9600 17000 21500 32500 40000 53000 500 P1 0.85 1.65 2.9 4.45 7.4 13.0 16.5 23.0 28.5 37.0 T2 1100 2050 3950 6200 10500 19000 23000 34500 43000 57000 112 1500 P1 1.75 3.25 5.1 8.1 14.5 25.5 33.5 47.5 59.0 76.0 T2 920 1700 2900 4650 8700 15500 19500 29500 37500 48000 1000 P1 1.35 2.45 3.9 6.1 11.0 19.0 24.5 34.5 42.0 55.0 T2 1000 1850 3150 5100 9400 16500 20500 31500 39000 51000 750 P1 1.1 2.0 3.3 5.2 8.7 15.5 20.0 27.5 33.5 44.5 T2 1050 1950 3500 5700 9900 17500 22000 33000 41000 54000 500 P1 0.8 1.5 2.65 4.15 6.7 12.0 15.0 21.0 25.0 33.5 T2 1100 2100 4050 6600 11000 20000 24000 36000 44500 59000 125 1500 P1 1.55 2.8 4.8 7.4 13.0 23.5 30.0 43.5 54.0 69.0 T2 950 1700 3000 4750 8900 15500 19500 30000 38000 48500 1000 P1 1.2 2.15 3.65 5.8 10.0 17.0 22.0 31.5 39.0 51.0 T2 1050 1900 3250 5400 9600 17000 21000 32000 40500 53000 750 P1 0.97 1.75 3.15 4.8 8.2 14.5 18.0 25.5 31.5 41.0 T2 1100 2000 3650 5900 10500 18500 22500 33500 42000 55000 500 P1 0.71 1.3 2.5 3.8 6.4 11.0 14.0 20.0 23.5 31.5 T2 1150 2150 4200 6700 11500 21000 25000 38000 45500 61000 140 1500 P1 1.45 2.55 4.5 6.8 12.0 21.5 27.5 40.5 51.0 63.0 T2 970 1750 3100 4950 9100 16500 20000 30500 39000 50000 1000 P1 1.1 1.95 3.45 5.4 9.3 16.0 20.5 30.0 37.0 47.0 T2 1050 1950 3450 5600 10000 18000 21500 32500 41000 54000 750 P1 0.89 1.6 3.0 4.5 7.8 13.5 17.0 24.0 29.5 37.5 T2 1100 2050 3900 6100 11000 19500 23500 34500 43000 57000 500 P1 0.65 1.2 2.3 3.6 6.0 10.5 13.0 18.5 22.0 28.5 T2 1150 2200 4250 7100 12000 21500 26500 38500 46500 63000 160 1500 P1 1.35 2.35 4.15 6.3 11.5 20.5 26.0 36.0 45.5 58.0 T2 1000 1800 3150 5100 9400 16500 20000 30500 39500 50000 1000 P1 0.99 1.8 3.25 5.0 8.6 15.0 19.5 27.0 32.5 42.5 T2 1050 2000 3550 5800 10500 18000 22000 33500 41500 55000 750 P1 0.81 1.45 2.8 4.15 7.1 13.0 16.0 22.0 26.5 34.5 T2 1150 2100 4000 6300 20000 23500 36000 43500 58000 500 P1 0.59 1.05 2.1 2.35 5.6 9.8 12.5 17.0 20.0 26.5 T2 1200 2250 4350 7300 12500 22000 27000 40500 48000 64000 180 1500 P1 1.25 2.3 3.8 6.0 10.5 18.5 23.5 33.5 42.0 54.0 T2 1000 1850 3250 5200 9700 17000 20500 31000 39500 52000 1000 P1 0.94 1.75 3.1 4.7 7.9 14.0 17.5 25.5 30.5 40.5 T2 1100 2050 3800 5900 10500 18500 22500 34000 42000 57000 750 P1 0.77 1.4 2.55 4.05 6.8 12.0 14.5 21.0 25.0 33.0 T2 1150 2150 4050 6600 11500 20500 24500 37000 44500 60000 500 P1 0.56 1.0 1.9 3.25 5.4 9.1 11.5 16.0 19.0 25.0 T2 1200 2250 4400 7700 13500 23000 28000 41500 50000 66000 200 1500 P1 1.15 2.05 3.6 5.5 9.9 17.0 21.0 30.0 37.0 50.0 T2 1050 1950 3350 5500 10000 17500 21000 32500 40000 54000 1000 P1 0.84 1.55 2.95 4.3 7.5 13.0 16.5 23.0 27.5 37.0 T2 1100 2100 3950 6300 11000 19500 23500 35500 43500 57000 750 P1 0.68 1.25 2.4 3.7 6.4 11.0 13.5 19.0 22.5 30.5 T2 1150 2150 4150 7000 12000 21500 25500 38500 46000 62000 500 P1 0.5 0.9 1.8 2.95 5.0 8.5 10.5 15.0 17.5 23.0 T2 1200 2300 4450 8100 14000 24000 29000 44000 53000 68000 224 1500 P1 1.1 1.95 3.35 5.3 9.1 15.5 20.0 28.5 35.0 45.0 T2 1050 1950 3500 5600 10000 17500 21500 33000 41000 55000 1000 P1 0.8 1.45 2.65 4.1 6.9 12.5 15.5 21.5 26.0 33.5 T2 1100 2100 4, 000 6400 11500 20000 24000 36000 44000 59000 750 P1 0.64 1.15 2.15 3.55 6.0 10.5 13.0 18.0 21.0 27.5 T2 1150 2200 4250 7100 12500 22000 26500 39500 46500 63000 500 P1 0.47 0.86 1.65 2.8 4.65 8.0 10.0 14.5 16.5 21.0 T2 1200 2350 4550 8100 14500 24500 29500 46000 55000 70000 250 1500 P1 0.85 1.55 3.0 4.95 8.7 14.5 19.0 26.5 32.0 40.5 T2 910 1750 3300 5800 10500 18000 23500 34500 43000 51000 1000 P1 0.63 1.15 2.25 3.85 6.5 11.5 14.5 20.5 24.5 30.0 T2 970 1850 3550 6600 11000 20500 26500 38000 48000 54000 750 P1 0.51 0.94 1.85 3.15 5.3 9.6 12.5 16.5 20.0 24.5 T2 1000 1900 3750 7000 12000 22000 29000 40500 51000 58000 500 P1 0.375 0.69 1.35 2.3 4.05 7.1 9.3 12.5 14.5 18.5 T2 1050 2050 3900 7300 13000 23500 32000 43000 54000 63000 280 1500 P1 0.82 1.5 2.75 4.7 7.9 14.0 18.5 25.5 30.5 36.5 T2 920 1750 3400 5900 10500 19000 25000 35000 44000 52000 1000 P1 0.6 1.1 2.05 3.7 6.0 11.0 14.0 19.5 23.5 27.0 T2 980 1850 3650 6600 11500 21500 27500 38500 49000 56000 750 P1 0.495 0.89 1.65 3.0 4.9 9.1 12.0 15.5 19.0 22.5 T2 1050 1950 3800 7100 12000 23000 30500 41000 52000 60000 500 P1 0.36 0.66 1.2 2.2 3.65 6.7 8.7 11.5 14.0 17.5 T2 1050 2050 4000 7400 13000 24000 32500 43000 55000 67000 315 1500 P1 — — 1.95 3.6 5.67 11.0 16.5 19.0 24.0 33.0 T2 — — 2650 5000 8400 17400 24500 29500 38000 54000 1000 P1 — — 1.5 2.6 4.0 9.8 12.5 14.0 17.8 25.0 T2 — — 2800 5300 8800 18900 27000 32000 41500 60000 750 P1 — — 1.17 2.15 3.3 7.0 10.4 12.0 15.0 21.0 T2 — — 2900 5460 9100 19500 28000 33500 43500 62500 500 P1 — — 0.79 1.55 2.4 5.5 7.5 8.8 11.1 15.0 T2 — — 3030 5660 9500 20800 29000 35500 46000 64500
